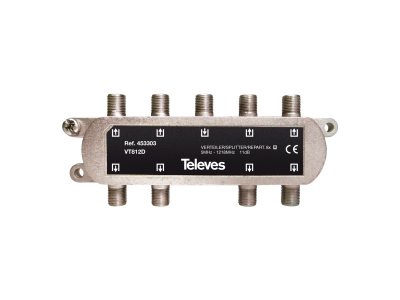

Rozgałęźnik 5…1000MHz "F" 8D 11dB, wewnętrzny | 453303 Televes

Opis i Kluczowe Cechy

Profesjonalny rozgałęźnik 8-drożny (8D) renomowanej marki Televes, model 453303, to zaawansowane urządzenie pasywne zaprojektowane do precyzyjnego podziału sygnału w instalacjach telewizji naziemnej, kablowej oraz radiowej. Urządzenie pracuje w szerokim zakresie częstotliwości od 5 do 1000 MHz, co zapewnia pełną kompatybilność ze standardami transmisji cyfrowej. Dzięki zastosowaniu złączy typu "F", instalatorzy otrzymują gwarancję trwałego i pewnego połączenia mechanicznego oraz elektrycznego, co minimalizuje ryzyko wystąpienia przerw w transmisji danych.

• Niskie tłumienie przejścia: Stały poziom tłumienia wynoszący 11 dB na każdym z ośmiu wyjść pozwala na równomierny podział mocy sygnału bez wprowadzania nadmiernych szumów.
• Wysoka separacja wyjść: Konstrukcja zapobiega wzajemnym zakłóceniom między odbiornikami, co jest kluczowe w rozbudowanych sieciach budynkowych.
• Solidna obudowa: Wykonana z wysokiej jakości odlewu, zapewnia doskonałe ekranowanie elektromagnetyczne, chroniąc sygnał przed wpływem zewnętrznych pól zakłócających.
• Kompaktowa konstrukcja: Umożliwia łatwy montaż w skrzynkach teletechnicznych oraz szafach RACK.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa systemów dystrybucji sygnałów telewizyjnych. Rozgałęźnik spełnia wymagania klasy ekranowania, co jest niezbędne w nowoczesnym budownictwie wielorodzinnym, gdzie zagęszczenie urządzeń elektronicznych jest bardzo wysokie. Zastosowane materiały są zgodne z dyrektywą RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Rozgałęźnik Televes 453303 znajduje szerokie zastosowanie w profesjonalnych instalacjach zbiorowych (MATV) oraz indywidualnych. Jest idealnym rozwiązaniem w sytuacjach, gdy zachodzi potrzeba dostarczenia sygnału z jednego źródła (np. wzmacniacza magistralnego lub anteny) do ośmiu niezależnych punktów odbiorczych (gniazd końcowych). Dzięki obsłudze pasma do 1000 MHz, urządzenie doskonale sprawdza się w sieciach telewizji kablowej (DVB-C) oraz naziemnej telewizji cyfrowej (DVB-T2), zapewniając stabilny odbiór kanałów HD i 4K.

Wskazówki Montażowe

Podczas instalacji rozgałęźnika należy zwrócić szczególną uwagę na prawidłowe zarobienie złączy typu "F" na kablach koncentrycznych, aby uniknąć zwarć oraz strat sygnału. Urządzenie przeznaczone jest do montażu wewnętrznego. Zaleca się montaż w suchych pomieszczeniach lub dedykowanych obudowach instalacyjnych. Niewykorzystane wyjścia rozgałęźnika powinny zostać obciążone rezystorem terminującym 75 Ohm, co zapobiega powstawaniu odbić sygnału i poprawia charakterystykę pracy całej sieci. Solidne przykręcenie złączy z odpowiednim momentem dokręcania gwarantuje długowieczność instalacji.

FAQ

• Czy rozgałęźnik przepuszcza napięcie stałe (DC)? Model ten jest przeznaczony do standardowego podziału sygnału RF; przed instalacją w torze zasilania przedwzmacniacza należy zweryfikować specyfikację przejścia DC dla konkretnej rewizji produktu.
• Czy mogę użyć tego rozgałęźnika do sygnału satelitarnego? Urządzenie pracuje w zakresie do 1000 MHz, co obejmuje pasmo radiowe i telewizyjne. Do instalacji satelitarnych (IF) wymagane są rozgałęźniki pracujące w zakresie do 2400 MHz.
• Jakie są zalety złączy typu "F"? Złącza te zapewniają wysoką szczelność RF oraz bardzo dobrą stabilność mechaniczną, co eliminuje problem "śnieżenia" lub zanikania obrazu przy przypadkowym poruszeniu kablem.
