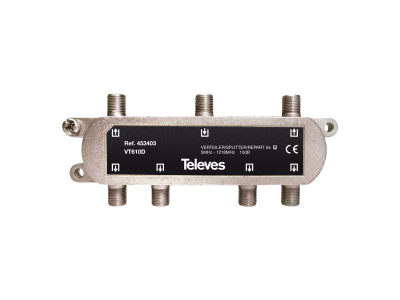

Rozgałęźnik 5…1000MHz "F" 6D 10dB, wewnętrzny | 453403 Televes

Opis i Kluczowe Cechy

Profesjonalny rozgałęźnik sygnału od renomowanego producenta Televes, o numerze katalogowym 453403, to zaawansowane urządzenie pasywne zaprojektowane do efektywnego podziału sygnału radiowo-telewizyjnego w instalacjach zbiorczych oraz indywidualnych. Urządzenie pracuje w szerokim zakresie częstotliwości od 5 MHz do 1000 MHz, co obejmuje pełne pasmo VHF oraz UHF, a także kanał zwrotny, co jest kluczowe w nowoczesnych sieciach kablowych. Rozgałęźnik posiada jedno wejście oraz sześć wyjść (6D), z których każde charakteryzuje się tłumieniem rzędu 10 dB, zapewniając równomierny podział mocy sygnału na wszystkie odbiorniki.

• Złącza typu F: Zastosowanie standardowych gwintowanych złączy typu F gwarantuje pewne połączenie mechaniczne oraz minimalizuje straty niedopasowania.
• Wysoki stopień ekranowania: Solidna obudowa wykonana z odlewu znalu zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi (EMI), co jest niezbędne w gęsto zabudowanych szafach teletechnicznych.
• Kompaktowa konstrukcja: Niewielkie wymiary pozwalają na łatwy montaż w puszkach podtynkowych oraz skrzynkach rozdzielczych.
• Niskie straty przejścia: Precyzyjnie zaprojektowany układ wewnętrzny minimalizuje tłumienie wtrąceniowe, zachowując wysoką jakość obrazu i dźwięku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi kompatybilności elektromagnetycznej oraz bezpieczeństwa systemów dystrybucji sygnałów telewizyjnych i radiowych. Spełnia wymagania normy EN 50083-2, co potwierdza wysoką skuteczność ekranowania (Klasa A). Dzięki zastosowaniu materiałów najwyższej jakości, rozgałęźnik jest zgodny z dyrektywą RoHS, co oznacza ograniczenie użycia substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Rozgałęźnik Televes 453403 znajduje szerokie zastosowanie w profesjonalnych systemach MATV oraz SMATV. Jest idealnym rozwiązaniem w sytuacjach, gdzie konieczne jest dostarczenie sygnału z jednej anteny lub wzmacniacza do sześciu niezależnych punktów odbiorczych (gniazd końcowych). Dzięki obsłudze pasma od 5 MHz, urządzenie doskonale sprawdza się w instalacjach z usługami interaktywnymi i modemami kablowymi, gdzie wymagana jest transmisja danych w kanale zwrotnym. Jest to komponent dedykowany do montażu wewnątrz budynków, w środowisku suchym.

Wskazówki Montażowe

Podczas instalacji rozgałęźnika należy zwrócić szczególną uwagę na prawidłowe zarobienie złączy F na kablach koncentrycznych, aby uniknąć zwarć oraz zapewnić ciągłość ekranowania. Urządzenie posiada dedykowany zacisk uziemiający, który powinien zostać podłączony do głównej szyny wyrównawczej budynku w celu ochrony przed przepięciami i zapewnienia bezpieczeństwa użytkowania. Zaleca się montaż rozgałęźnika w pionie, aby ułatwić prowadzenie przewodów i zminimalizować naprężenia mechaniczne na złączach. Niewykorzystane wyjścia powinny zostać obciążone rezystorem terminującym 75 Ohm, co zapobiega powstawaniu odbić sygnału i pogorszeniu parametrów całej sieci.

FAQ

• Czy rozgałęźnik przepuszcza napięcie stałe (DC)? Model ten jest przeznaczony do dystrybucji sygnałów RF i standardowo nie posiada funkcji przejścia napięcia stałego z wyjść do wejścia.
• Czy mogę użyć tego rozgałęźnika do sygnału satelitarnego? Urządzenie pracuje w zakresie do 1000 MHz, co jest wystarczające dla telewizji naziemnej DVB-T2 i kablowej. Do sygnałów satelitarnych (IF) wymagane są rozgałęźniki pracujące w zakresie do 2400 MHz.
• Jakie jest tłumienie na każdym wyjściu? Tłumienie dla każdego z sześciu wyjść wynosi około 10 dB, co pozwala na precyzyjne planowanie budżetu mocy w instalacji.
