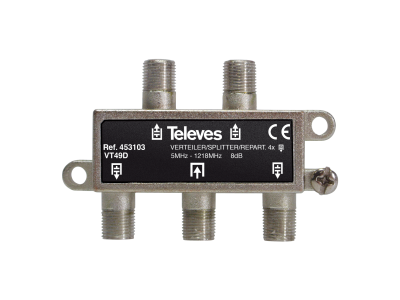

Rozgałęźnik 5…1000MHz "F" 4D 8dB, wewnętrzny | 453103 Televes

Opis i Kluczowe Cechy

Profesjonalny rozgałęźnik sygnału od renomowanego producenta Televes, model 453103, to zaawansowane urządzenie pasywne zaprojektowane do precyzyjnego podziału sygnału radiowo-telewizyjnego w instalacjach zbiorczych oraz indywidualnych. Urządzenie charakteryzuje się czterema wyjściami (4D), z których każde generuje stałe tłumienie na poziomie 8 dB, co pozwala na równomierne rozdzielenie mocy sygnału do czterech niezależnych odbiorników lub pionów instalacyjnych.

• Szeroki zakres częstotliwości: Praca w paśmie od 5 do 1000 MHz umożliwia obsługę zarówno kanałów zwrotnych, jak i pełnego pasma VHF oraz UHF.
• Złącza typu F: Zastosowanie standardowych gniazd typu F gwarantuje pewne połączenie mechaniczne oraz minimalizację strat niedopasowania.
• Wysoka separacja wyjść: Konstrukcja zapewnia doskonałą izolację między wyjściami, co zapobiega wzajemnym zakłóceniom między podłączonymi odbiornikami.
• Kompaktowa obudowa: Wykonana z wysokiej jakości odlewu, zapewnia doskonałe ekranowanie elektromagnetyczne, chroniąc sygnał przed wpływem zewnętrznych pól RF.

Zgodność z Normami

Rozgałęźnik Televes 453103 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa instalacji niskonapięciowych. Urządzenie spełnia wymagania klasy A w zakresie ekranowania, co jest kluczowe w nowoczesnych instalacjach narażonych na zakłócenia pochodzące z sieci LTE/5G. Produkt posiada certyfikację CE, potwierdzającą dopuszczenie do obrotu na profesjonalnym rynku elektro-technicznym.

Zastosowanie

Urządzenie znajduje szerokie zastosowanie w profesjonalnych systemach dystrybucji sygnału RTV/SAT. Jest idealnym rozwiązaniem dla instalatorów budujących sieci w budynkach wielorodzinnych, biurowcach oraz domach jednorodzinnych. Dzięki obsłudze pasma od 5 MHz, rozgałęźnik doskonale współpracuje z modemami kablowymi w sieciach CATV, gdzie wymagany jest kanał zwrotny. Może być stosowany jako element rozdzielający sygnał z anteny zbiorczej lub wzmacniacza magistralnego bezpośrednio do gniazd abonenckich.

Wskazówki Montażowe

Podczas montażu rozgałęźnika Televes 453103 należy zwrócić uwagę na następujące aspekty techniczne:

• Złącza: Należy stosować wysokiej jakości wtyki F (kompresyjne lub nakręcane), dopasowane do średnicy użytego kabla koncentrycznego, aby uniknąć strat sygnału.
• Moment dokręcania: Wtyki należy dokręcać z wyczuciem, unikając nadmiernej siły, która mogłaby uszkodzić gniazda wlutowane w płytkę PCB urządzenia.
• Miejsce instalacji: Produkt jest przeznaczony do montażu wewnętrznego. W przypadku instalacji w szafkach teletechnicznych, zaleca się zachowanie odpowiedniego promienia gięcia kabli.
• Nieużywane wyjścia: W celu zachowania optymalnych parametrów fali stojącej i uniknięcia odbić, nieużywane wyjścia powinny zostać obciążone rezystorem terminującym 75 Ohm.

FAQ

• Czy rozgałęźnik przepuszcza napięcie stałe (DC)? Model ten jest przeznaczony do standardowej dystrybucji sygnału AC; przed instalacją w torze zasilania przedwzmacniacza należy zweryfikować specyfikację przejścia DC w dokumentacji technicznej konkretnej rewizji.
• Czy urządzenie nadaje się do telewizji kablowej? Tak, zakres 5-1000 MHz w pełni pokrywa standardy stosowane przez operatorów kablowych, w tym obsługę usług interaktywnych.
• Jaki jest stopień ochrony obudowy? Urządzenie posiada obudowę o wysokim współczynniku ekranowania, przeznaczoną do pracy wewnątrz budynków (IP20).
