Rozdzielnice modułowa 2x24moduły p/t, drzwi transparentne, BF-UT-2/48-C | 113691 Eaton

Alternatywny kod produktu: BF-UT-2/48-C

Opis i Kluczowe Cechy

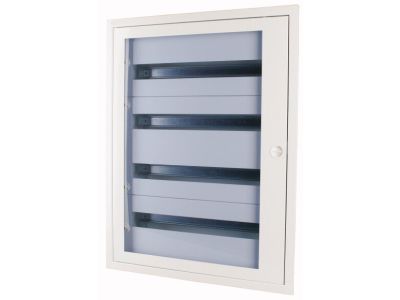

Rozdzielnica modułowa podtynkowa Eaton BF-UT-2/48-C (symbol 113691) to kompletna obudowa przeznaczona do montażu aparatury modułowej w budynkach mieszkalnych, komercyjnych i przemysłowych. Wyposażona w dwa rzędy po 24 moduły (łącznie 48 modułów), drzwi stalowe z przezroczystym panelem oraz wstępnie zmontowane zaciski neutralne i ochronne. Wymiary całkowite: wysokość 470 mm, szerokość 588 mm, głębokość 136 mm (z drzwiami), głębokość użytkowa obudowy 127 mm. Kolor biały RAL 9016. Produkt dostarczany z ramką montażową na szynę DIN, płytami czołowymi oraz uchwytami bocznymi.

• Pojemność 48 modułów (2×24): Umożliwia zabudowę dużej liczby aparatów modułowych – od wyłączników nadprądowych po styczniki i przekaźniki – bez potrzeby stosowania dodatkowych rozdzielnic.
• Drzwi stalowe z przezroczystym panelem: Zapewniają ochronę przed przypadkowym dostępem, jednocześnie umożliwiając szybki podgląd stanu urządzeń i sygnalizacji LED bez otwierania.
• Wstępnie zmontowane zaciski neutralne i PE: Skracają czas montażu i eliminują konieczność zajmowania dodatkowych modułów na listwy zaciskowe – zaciski są zintegrowane z obudową.
• Wyłamywane otwory kablowe (góra/dół): Ułatwiają prowadzenie przewodów i dostosowanie rozdzielnicy do konkretnego układu instalacji bez użycia narzędzi.
• Możliwość integracji wyłączników Eaton oraz uniwersalnej płyty montażowej: Dzięki dedykowanym zestawom montażowym (BFZ-U-MPL…) rozdzielnicę można rozbudować o dodatkowe elementy sterowania i zabezpieczeń.

Zgodność z Normami

Rozdzielnica Eaton BF-UT-2/48-C spełnia wymagania europejskich norm dotyczących obudów elektroinstalacyjnych oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa i jakości. W celu uzyskania szczegółowych informacji o normach zalecamy konsultację z dokumentacją techniczną producenta.

Zastosowanie

Rozdzielnica modułowa podtynkowa Eaton BF-UT-2/48-C znajduje zastosowanie w obiektach wymagających estetycznego, bezpiecznego i funkcjonalnego rozmieszczenia aparatury modułowej. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach.

• Sterowanie i zabezpieczanie obwodów oświetleniowych, gniazd wtyczkowych oraz odbiorników dużej mocy w budynkach mieszkalnych.
• Integracja z systemami automatyki budynkowej – montaż styczników, przekaźników, sterowników PLC i modułów komunikacyjnych.
• Sygnalizacja i kontrola – instalacja przycisków, lampek sygnalizacyjnych, wyłączników różnicowoprądowych i ochronników przepięciowych.
• Zastosowania komercyjne i przemysłowe (biura, hotele, hale produkcyjne), gdzie wymagana jest duża pojemność modułowa przy ograniczonej głębokości zabudowy.

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozdzielnicę montuje się w ścianie (podtynkowo) z wykorzystaniem dołączonych uchwytów bocznych. Rama montażowa na szynę DIN (TH35) umożliwia szybki montaż aparatów modułowych o rozstawie 45 mm, przy rozstawie szyn 150 mm. Przekrój przewodów dobieraj do prądu obciążenia zgodnie z normami. Moment dokręcania zacisków N/PE oraz przewodów zasilających – stosuj się do zaleceń producenta zawartych w instrukcji. Po zakończeniu montażu sprawdź poprawność działania wszystkich zabezpieczeń i połączeń.

FAQ

• Czy rozdzielnica ma podświetlenie lub wbudowany wyłącznik główny? Rozdzielnica Eaton BF-UT-2/48-C nie posiada fabrycznego podświetlenia ani wyłącznika głównego. Jest to pusta obudowa – wszystkie elementy sterujące i zabezpieczające muszą być dobrane i zamontowane oddzielnie.
• Jaki stopień ochrony IP ma ta rozdzielnica? W dostarczonych danych nie podano stopnia ochrony. Standardowo rozdzielnice podtynkowe montowane w suchych pomieszczeniach mają IP30 – dokładne dane należy sprawdzić w karcie katalogowej producenta.
• Czy można w niej zamontować wyłączniki różnicowoprądowe i nadprądowe innych marek? Tak, obudowa wyposażona jest w szynę DIN TH35 o rozstawie 150 mm, co pozwala na montaż aparatów modułowych dowolnych producentów, o ile ich szerokość jest zgodna z modułem 17,5 mm. Dodatkowo dostępne są zestawy montażowe ułatwiające integrację wyłączników Eaton.
