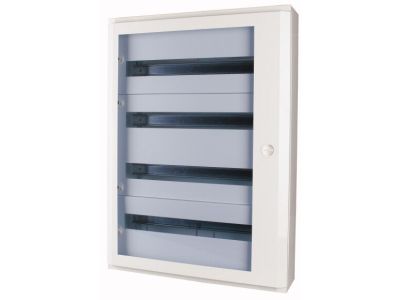

Rozdzielnice modułowa 2x24moduły n/t, drzwi transparentne, BF-OT-2/48-C | 113687 Eaton

Alternatywny kod produktu: BF-OT-2/48-C

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa BF-OT-2/48-C (symbol 113687) to kompletne rozwiązanie do zabudowy aparatury modułowej w instalacjach elektrycznych. Oferuje 48 jednostek modułowych w dwóch rzędach (2x24), co pozwala na elastyczne rozmieszczenie wyłączników, styczników, przekaźników i innych urządzeń o szerokości 45 mm. Drzwi stalowe z przezroczystym panelem i zamkiem krzywkowym zapewniają szybki wgląd w stan pracy bez konieczności otwierania obudowy, a wstępnie zmontowane zaciski neutralne i PE oszczędzają czas instalacji, nie zajmując dodatkowych miejsc modułowych.

• Pojemność 48 modułów (2x24): Duża liczba miejsc w kompaktowej obudowie – możliwość zabudowy wielu aparatów w jednej rozdzielnicy, co upraszcza okablowanie i oszczędza miejsce.
• Drzwi stalowe z przezroczystym panelem i zamkiem krzywkowym: Bezpieczny dostęp do aparatury oraz możliwość wizualnej kontroli stanu pracy (np. położenia wyłączników, sygnalizacji LED) bez otwierania obudowy.
• Wstępnie zmontowane zaciski neutralne i PE: Skracają czas montażu – nie trzeba osobno instalować listew zaciskowych, a wszystkie moduły pozostają dostępne dla aparatury.
• Rama montażowa na szynę DIN o rozstawie 150 mm: Standardowy montaż urządzeń modułowych (szer. 45 mm) – szybkie i bezpieczne mocowanie aparatury bez potrzeby stosowania dodatkowych adapterów.
• Wanna ścienna z wyłamywanymi otworami kablowymi (góra/dół) oraz 4 bocznymi uchwytami mocującymi: Elastyczne prowadzenie przewodów i pewne mocowanie obudowy do ściany – łatwa adaptacja do istniejącej infrastruktury kablowej.
• Możliwość integracji wyłączników Eaton (opcjonalnie): Rozszerzenie funkcjonalności rozdzielnicy o dedykowane rozwiązania Eaton przy użyciu zestawu montażowego BFZ-O-ITMPL (dostępny osobno).

Zgodność z Normami

Rozdzielnica BF-OT-2/48-C jest zgodna z europejskimi normami bezpieczeństwa oraz standardami DIN dotyczącymi obudów elektrycznych. Posiada certyfikat CE, potwierdzający spełnienie wymogów obowiązujących na rynku Unii Europejskiej. Produkt przeznaczony do montażu w suchych pomieszczeniach wewnątrz budynków.

Zastosowanie

Rozdzielnica natynkowa BF-OT-2/48-C sprawdza się w obiektach mieszkalnych, biurowych i lekkiego przemysłu, gdzie wymagana jest estetyczna i funkcjonalna zabudowa aparatury modułowej.

• Dystrybucja energii w budynkach – rozdział obwodów odbiorczych, ochrona przeciwprzepięciowa i różnicowoprądowa.
• Sterowanie oświetleniem, ogrzewaniem i systemami automatyki budynkowej (np. styczniki, przekaźniki, zasilacze).
• Instalacje z wyłącznikami nadprądowymi, różnicowoprądowymi oraz modułowymi stycznikami w rozdzielnicach głównych i podrozdzielnicach.
• Rozdzielnie pomocnicze w warsztatach, magazynach, halach produkcyjnych, gdzie potrzebna jest szybka rozbudowa i łatwy dostęp do aparatury.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Obudowę mocować do ściany za pomocą czterech dostarczonych uchwytów bocznych. Szynę DIN (w zestawie) zamontować w ramie montażowej – rozstaw szyn wynosi 150 mm. Przewody prowadzić przez wyłamywane otwory kablowe – górne (wyposażone w wkładki do płyt przepustowych) lub dolne. Wykorzystać fabrycznie zmontowane zaciski neutralne i PE – nie zajmują one miejsc modułowych. Przekroje przewodów dobrać zgodnie z normami w zależności od prądu obciążenia. Moment dokręcania zacisków oraz ramy montażowej stosować zgodnie z dokumentacją producenta.

FAQ

• Jakie są wymiary zewnętrzne rozdzielnicy? Wysokość 450 mm, szerokość 543 mm, głębokość 140 mm (z drzwiami). Głębokość samej wanny ściennej (bez drzwi) wynosi 127 mm.
• Czy drzwi są zamykane na klucz? Tak, drzwi stalowe wyposażone są w zamek krzywkowy. Standardowo dostarczany jest przezroczysty panel. Drzwi o zwiększonej głębokości (np. do montażu komponentów RMQ) dostępne są jako opcjonalne wyposażenie (BFZ-OTR-../...).
• Czy rozdzielnica jest kompatybilna z aparaturą innych producentów? Tak, rama montażowa na szynę DIN o rozstawie 150 mm umożliwia montaż standardowych urządzeń modułowych (szer. 45 mm) dowolnego producenta. Dodatkowo możliwa jest integracja wyłączników Eaton przy użyciu dedykowanego zestawu montażowego BFZ-O-ITMPL (opcjonalnie).
