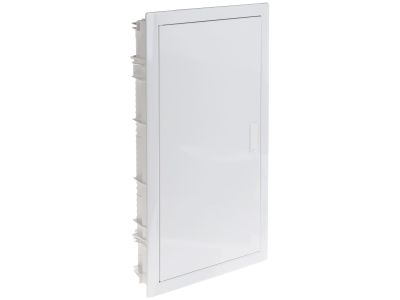

Rozdzielnica wnękowa RWN 3x12, IP40, drzwi metalowe | 602433 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Legrand z serii RWN o numerze katalogowym 602433 to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych w budownictwie mieszkaniowym i komercyjnym. Konstrukcja charakteryzuje się trzema rzędami, z których każdy mieści 12 modułów o szerokości 17,5 mm, z możliwością rozszerzenia o dodatkowy moduł w każdym rzędzie (układ 12+1). Łączna pojemność wynosząca do 39 modułów pozwala na swobodną konfigurację aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.

• Solidna konstrukcja: Wyposażona w płaskie drzwi metalowe o grubości zaledwie 6 mm, co zapewnia estetyczny wygląd i wysoką odporność mechaniczną na poziomie IK07.
• Bezpieczeństwo: II klasa ochronności gwarantuje pełną izolację, eliminując konieczność uziemiania samej obudowy, co znacząco podnosi standard bezpieczeństwa użytkowania.
• Stopień ochrony IP40: Skutecznie zabezpiecza wnętrze przed ciałami obcymi o średnicy powyżej 1 mm, co jest optymalnym rozwiązaniem dla suchych pomieszczeń wewnątrz budynków.
• Kompletne wyposażenie: Produkt dostarczany jest z fabrycznymi listwami przyłączeniowymi N+PE, co przyspiesza proces prefabrykacji i zapewnia porządek w okablowaniu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z normą PN-EN 60439-3, co potwierdza jego przydatność do użytkowania przez osoby niewykwalifikowane w instalacjach domowych i biurowych. Spełnienie rygorystycznych wymogów bezpieczeństwa oraz jakościowych norm europejskich czyni tę rozdzielnicę niezawodnym elementem infrastruktury elektroenergetycznej. Kolorystyka zgodna z paletą RAL 9010 (czysta biel) zapewnia spójność wizualną z nowoczesnymi standardami wykończenia wnętrz.

Zastosowanie

Rozdzielnica RWN 3x12 znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym oraz w obiektach użyteczności publicznej. Dzięki dużej pojemności modułowej idealnie sprawdza się jako główny punkt rozdziału energii w apartamentach, biurach oraz lokalach usługowych, gdzie wymagana jest rozbudowana automatyka budynkowa lub liczne obwody odbiorcze. Metalowe drzwi o niskim profilu sprawiają, że urządzenie dyskretnie wtapia się w płaszczyznę ściany, zachowując przy tym najwyższe parametry wytrzymałościowe.

Wskazówki Montażowe

Montaż wnękowy wymaga przygotowania otworu o odpowiednich wymiarach, zapewniających stabilne osadzenie kasety rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prowadzenie przewodów: Wykorzystanie zintegrowanych listew N+PE pozwala na przejrzyste rozdzielenie potencjałów i ułatwia późniejszą diagnostykę układu.
• Moment dokręcania: Zaleca się stosowanie kluczy dynamometrycznych przy montażu aparatury na szynach DIN, aby zapewnić trwały styk elektryczny zgodnie z zaleceniami producentów osprzętu.
• Poziomowanie: Dzięki precyzyjnej konstrukcji ramy, możliwe jest idealne wyrównanie drzwi względem powierzchni tynku, co niweluje nierówności montażowe.

FAQ

• Czy rozdzielnica posiada szyny DIN w zestawie? Tak, rozdzielnica jest w pełni wyposażona w szyny montażowe TH35 dla każdego z trzech rzędów.
• Jaka jest grubość drzwi metalowych? Drzwi metalowe w tym modelu mają grubość 6 mm, co zapewnia ich sztywność i trwałość przy zachowaniu płaskiego profilu.
• Czy w zestawie znajdują się zaciski N i PE? Tak, produkt jest fabrycznie wyposażony w listwy przyłączeniowe N+PE, co eliminuje konieczność ich osobnego dokupowania.
• Czy można zmienić kierunek otwierania drzwi? Konstrukcja rozdzielnic Legrand RWN zazwyczaj umożliwia uniwersalny montaż drzwi (lewo/prawo) w zależności od potrzeb instalacyjnych.
