Rozdzielnica wnękowa RWN 2x12, IP40, drzwi transparentne | 602422 Legrand

Opis i Kluczowe Cechy

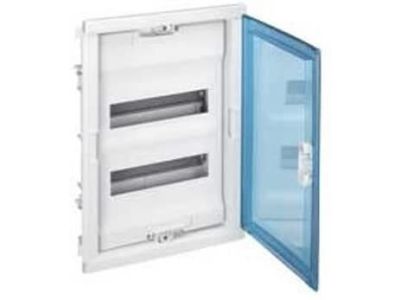

Rozdzielnica wnękowa RWN 2x12 (symbol 602422) przeznaczona do montażu w instalacjach niskiego napięcia. Wyposażona w drzwi transparentne, zapewnia stopień ochrony IP40 wraz z odpornością mechaniczną IK07. Dwa rzędy modułów (12 modułów w rzędzie + miejsce na listwę) oferują łącznie 24 pola do zabudowy aparaturą modułową. II klasa ochronności (izolacja podwójna) podnosi bezpieczeństwo użytkowania, a fabrycznie zamontowane listwy przyłączeniowe N+PE ułatwiają i przyspieszają okablowanie.

• Stopień ochrony IP40 (IK07): Skuteczna ochrona przed wnikaniem pyłu oraz ciał stałych o średnicy >1 mm, a także przed uderzeniami mechanicznymi do 2 J – bezpieczna praca w typowych warunkach wewnątrz budynków.
• II klasa ochronności: Podwójna lub wzmocniona izolacja eliminuje konieczność stosowania przewodu ochronnego, co upraszcza instalację i zwiększa bezpieczeństwo.
• Pojemność 2x12 modułów + listwy N/PE: Łączna przestrzeń pozwala zainstalować 24 aparaty modułowe (w tym miniaturowe wyłączniki, styczniki, przyciski) oraz dedykowane listwy neutralne i ochronne – elastyczne planowanie rozdzielni.
• Drzwi transparentne: Umożliwiają wizualną kontrolę stanu aparatów bez otwierania obudowy, co ogranicza ryzyko przypadkowego dotknięcia elementów pod napięciem.
• Kolor biały RAL 9010: Estetyczne dopasowanie do większości wnętrz oraz łatwość utrzymania czystości na powierzchni lakierowanej proszkowo.

Zgodność z Normami

Rozdzielnica RWN spełnia wymagania normy PN-EN 60439-3 dotyczącej rozdzielnic wnękowych do instalacji odbiorczych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. II klasa ochronności oraz stopień ochrony IP40 gwarantują bezpieczną eksploatację w warunkach wewnątrz budynków mieszkalnych i użytkowych.

Zastosowanie

Rozdzielnica RWN 2x12 dedykowana jest do zabudowy w ścianach (wersja wnękowa) w obiektach mieszkalnych, biurowych i przemysłowych lekkich. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne rozmieszczenie aparatury modułowej w estetycznej obudowie.

• Rozdział energii elektrycznej w instalacjach jednofazowych i trójfazowych – do zasilania gniazd, oświetlenia, pomp ciepła.
• Montaż i zabezpieczenie obwodów: wyłączniki nadprądowe, różnicowoprądowe, ochronniki przepięciowe – jeden punkt dostępu do całej instalacji.
• Sterowanie automatyką budynkową: styczniki, przekaźniki programowalne, regulatory oświetlenia – łatwy dostęp do sterowników.
• Zastosowania w obiektach użyteczności publicznej jako rozdzielnica piętrowa lub wydzielona dla określonych stref (szkoły, biurowce, hotele).

Wskazówki Montażowe

Rozdzielnicę może instalować wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Montaż w ścianie: zgodnie z wytycznymi producenta dotyczącymi przygotowania otworu i mocowania obudowy (np. za pomocą kołków rozporowych). Wewnątrz rozdzielnicy aparaturę montuje się na szynie TH35 (DIN). Przekroje przewodów dobierz do prądu znamionowego zabezpieczeń oraz zgodnie z normą PN-EN 60364 (instalacje elektryczne niskiego napięcia). Listwy N+PE są fabrycznie podłączone – sprawdź ciągłość połączeń ochronnych. Moment dokręcania śrub zacisków listew – zgodnie z dokumentacją producenta (zazwyczaj 1,5–2 Nm). Po zakończeniu prac zamknij drzwi i sprawdź działanie zamka.

FAQ

• Czy drzwi transparentne są odporne na uderzenia? Tak, drzwi wykonane z tworzywa spełniają normę udarności IK07, co oznacza odporność na uderzenia z energią do 2 J (np. upadłe narzędzie).
• Jaką liczbę aparatów można zamontować w rozdzielnicy? W każdym z dwóch rzędów mieści się 12 modułów o szerokości 17,5 mm (12+1 w rzędzie, gdzie „+1” oznacza miejsce na listwę N/PE). Łącznie: 24 moduły + 2 listwy.
• Czy rozdzielnica wymaga uziemienia osobnego przewodu? Nie, ponieważ posiada II klasę ochronności (izolacja podwójna). Wewnątrz znajduje się listwa PE do podłączenia przewodu ochronnego z obwodów odbiorczych – nie trzeba go łączyć z metalową obudową (obudowa jest izolowana).
