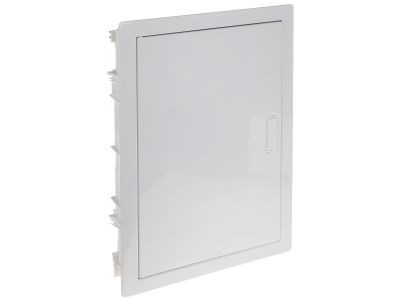

Rozdzielnica wnękowa RWN 2x12, IP40, drzwi metalowe | 602432 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Legrand z serii RWN o numerze katalogowym 602432 to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych w budownictwie mieszkaniowym i komercyjnym. Konstrukcja charakteryzuje się dwurzędowym układem, gdzie każdy rząd mieści 12 modułów o szerokości 17,5 mm, z możliwością rozszerzenia o jeden dodatkowy moduł (układ 12+1), co daje łącznie 26 modułów przestrzeni montażowej. Produkt został wyposażony w płaskie drzwi metalowe o grubości zaledwie 6 mm, co pozwala na estetyczne zlicowanie obudowy z powierzchnią ściany. Wykończenie w kolorze białym RAL 9010 gwarantuje uniwersalność wizualną. Wewnątrz obudowy znajdują się fabryczne listwy przyłączeniowe N+PE, co znacząco przyspiesza proces okablowania i zapewnia porządek w strukturze połączeń.

• Stopień ochrony IP40: Zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem dla bezpiecznych instalacji wewnątrz pomieszczeń.
• Odporność mechaniczna IK07: Metalowe drzwi chronią aparaturę przed uderzeniami o energii do 2 dżuli.
• II klasa ochronności: Gwarantuje wysoki poziom bezpieczeństwa użytkowania poprzez zastosowanie izolacji wzmocnionej.
• Pojemność modułowa: Konfiguracja 2x12+1 pozwala na montaż szerokiej gamy aparatury modułowej, od wyłączników nadprądowych po sterowniki automatyki.

Zgodność z Normami

Rozdzielnica Legrand RWN została zaprojektowana i wykonana w ścisłej zgodności z normą PN-EN 60439-3. Norma ta określa rygorystyczne wymagania dotyczące rozdzielnic i sterownic niskonapięciowych przeznaczonych do instalowania w miejscach, do których mają dostęp osoby niewykwalifikowane (zestawy typu DBO). Dzięki temu projektanci i instalatorzy mają pewność, że produkt spełnia europejskie standardy bezpieczeństwa pożarowego, wytrzymałości dielektrycznej oraz ciągłości obwodów ochronnych.

Zastosowanie

Model RWN 2x12 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym wyborem do budynków wielorodzinnych jako rozdzielnica mieszkaniowa oraz do biur, gdzie wymagana jest estetyka połączona z trwałością metalowych elementów wykończeniowych. Dzięki dużej przestrzeni montażowej (26 modułów), rozdzielnica ta doskonale sprawdza się w systemach inteligentnego domu, gdzie obok standardowych zabezpieczeń nadprądowych i różnicowoprądowych, konieczne jest umieszczenie modułów sterujących, przekaźników czy zasilaczy systemowych.

Wskazówki Montażowe

Montaż wnękowy wymaga przygotowania otworu o odpowiednich wymiarach, zapewniających stabilne osadzenie kasety rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe osadzenie kasety: Należy zachować pion i poziom, aby metalowe drzwi o grubości 6 mm idealnie przylegały do tynku.
• Zarządzanie przewodami: Wykorzystanie dołączonych listew N+PE pozwala na przejrzyste rozdzielenie potencjałów. Zaleca się stosowanie opasek kablowych dla zachowania przejrzystości wewnątrz obudowy.
• Moment dokręcania: Podczas montażu aparatury na szynach DIN oraz podłączania przewodów do listew zaciskowych, należy stosować momenty dokręcania zgodne ze specyfikacją techniczną aparatury, co zapobiega przegrzewaniu się styków.

FAQ

• Czy rozdzielnica posiada szyny DIN w zestawie? Tak, rozdzielnica jest kompletnym produktem wyposażonym w szyny montażowe TH35 dla dwóch rzędów aparatury.
• Jaki jest kolor obudowy? Produkt jest lakierowany na kolor biały zgodnie z paletą RAL 9010.
• Czy drzwi można zamontować tak, aby otwierały się w obie strony? Konstrukcja rozdzielnic Legrand RWN zazwyczaj umożliwia zmianę kierunku otwierania drzwi, co ułatwia dopasowanie do warunków lokalowych.
• Czy w zestawie są zaciski ochronne? Tak, rozdzielnica jest fabrycznie wyposażona w listwy przyłączeniowe dla przewodów neutralnych (N) oraz ochronnych (PE).
