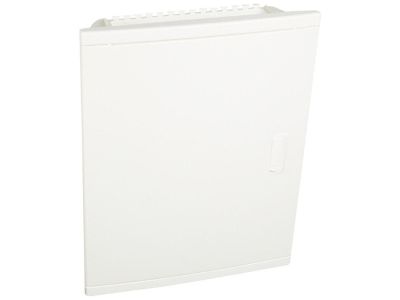

Rozdzielnica wnękowa RWN 2x12, IP40, drzwi białe | 602412 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa RWN 2x12 (symbol 602412) to dwurzędowa konstrukcja o stopniu ochrony IP40 (IK07) i II klasie ochronności, przeznaczona do bezpiecznej dystrybucji energii w budynkach. Wyposażona w listwy przyłączeniowe N+PE oraz drzwi izolacyjne w kolorze białym RAL 9010. Dzięki pojemności 2 rzędów po 12 modułów 17,5 mm (z dodatkowym miejscem na rozłącznik główny) umożliwia elastyczne rozmieszczenie aparatury modułowej.

• Stopień ochrony IP40 (IK07): Chroni wnętrze przed wnikaniem pyłu i bryzgami wody, a także przed uderzeniami mechanicznymi – gwarantuje niezawodną pracę w suchych pomieszczeniach.
• II klasa ochronności: Nie wymaga przewodu ochronnego (PE) – upraszcza instalację i zwiększa bezpieczeństwo użytkowników.
• Listwy przyłączeniowe N+PE: Ułatwiają szybkie i estetyczne podłączenie przewodów neutralnych i ochronnych, skracając czas montażu.
• Pojemność 2x12 modułów (+1 w rzędzie): Pomieści do 24 standardowych aparatów modułowych 17,5 mm oraz dodatkowe miejsce na rozłącznik główny – idealna do rozbudowy instalacji.
• Drzwi izolacyjne w kolorze białym (RAL 9010): Zapewniają estetyczny wygląd oraz dodatkową izolację elektryczną, a biała barwa pasuje do większości wnętrz.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy PN-EN 60439-3, co potwierdza jej bezpieczeństwo i niezawodność w standardowych instalacjach niskonapięciowych.

Zastosowanie

Rozdzielnica RWN 2x12 przeznaczona jest do montażu wnękowego w budynkach mieszkalnych, biurowych i usługowych. Sprawdza się wszędzie tam, gdzie wymagana jest estetyczna i bezpieczna dystrybucja energii oraz ochrona obwodów.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtykowych w domach jednorodzinnych i mieszkaniach.
• Instalacje w budynkach użyteczności publicznej – ochrona przeciwporażeniowa i przeciążeniowa obwodów.
• Sterowanie i rozdział energii w małych obiektach handlowych i biurach.
• Wykorzystanie w systemach automatyki budynkowej – miejsce dla styczników, przekaźników i modułów sterujących.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Rozdzielnicę montuj w ścianie zgodnie z instrukcją producenta, zachowując odpowiednią głębokość wnęki. Przekroje przewodów dobierz do prądu obciążenia, a listwy N+PE podłącz zgodnie z oznaczeniami. Moment dokręcania śrub zacisków musi być zgodny z dokumentacją techniczną. Upewnij się, że wszystkie zaślepki niezajętych modułów są zainstalowane – zapewnia to wymagany stopień ochrony IP.

FAQ

• Jaki jest stopień ochrony rozdzielnicy? Stopień ochrony wynosi IP40 (IK07) – oznacza to ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz przed bryzgami wody, a także odporność na uderzenia mechaniczne (energia 2J).
• Czy rozdzielnica posiada listwy N+PE? Tak, w standardowym wyposażeniu znajdują się listwy przyłączeniowe neutralne i ochronne, co znacznie ułatwia szybki i bezpieczny montaż instalacji.
• Co oznacza zapis 12+1 w liczbie modułów? W każdym rzędzie znajduje się 12 miejsc na standardowe aparaty modułowe 17,5 mm oraz jedno dodatkowe miejsce (np. na rozłącznik główny lub aparat o szerokości 1 modułu) – łącznie 13 miejsc w rzędzie, co daje 26 miejsc po uwzględnieniu dwóch rzędów.
