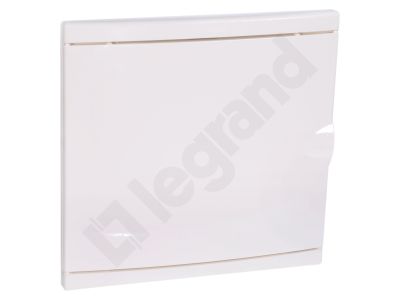

Rozdzielnica wnękowa RWN 1x6, IP40, drzwi izolaczyjne białe | 001410 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa RWN 1x6 (numer katalogowy 001410) to kompaktowe rozwiązanie do zabudowy w ścianie, przeznaczone do montażu aparatury modułowej. Oferuje miejsce na 6 modułów o szerokości 17,5 mm plus dodatkowy moduł (6+1), co zapewnia elastyczność w konfiguracji obwodów. Stopień ochrony IP40 chroni wnętrze przed pyłem i bryzgami wody, a klasa odporności mechanicznej IK07 zabezpiecza przed uderzeniami o energii do 2 J. Obudowa wykonana jest w II klasie ochronności, co eliminuje konieczność stosowania przewodu ochronnego PE. W zestawie znajdują się listwy przyłączeniowe N i PE, które ułatwiają szybkie i bezpieczne okablowanie. Kolor biały RAL 9010 pasuje do standardowych wnętrz.

• Stopień ochrony IP40: Zabezpiecza wnętrze przed wnikaniem pyłu (ochrona przed drobnymi cząstkami) oraz bryzgami wody, co pozwala na montaż w pomieszczeniach suchych i wilgotnych bez ryzyka uszkodzenia aparatury.
• Odporność mechaniczna IK07: Obudowa wytrzymuje uderzenia o energii do 2 J – zwiększa trwałość w miejscach narażonych na przypadkowe uszkodzenia, np. w korytarzach lub garażach.
• II klasa ochronności: Podwójna izolacja eliminuje konieczność prowadzenia przewodu ochronnego PE – upraszcza instalację i redukuje koszty, przy zachowaniu pełnego bezpieczeństwa.
• Listwy przyłączeniowe N+PE: W zestawie znajdują się listwy neutralne i ochronne, co przyspiesza montaż i zapewnia czytelne połączenie przewodów wg standardów rozdzielnic.
• Liczba modułów 6+1 (17,5 mm): 6 miejsc na aparaturę modułową plus dodatkowy moduł rezerwowy – umożliwia instalację wyłączników, styczników, przycisków i innych urządzeń w zwartej konfiguracji.

Zgodność z Normami

Rozdzielnica RWN 1x6 spełnia wymagania normy PN-EN 60439-3, określającej wymagania dla rozdzielnic wnękowych. Posiada certyfikat CE potwierdzający zgodność z europejskimi przepisami bezpieczeństwa. II klasa ochronności oraz parametry IP40/IK07 zapewniają bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Rozdzielnica wnękowa RWN 1x6 przeznaczona jest do użytku w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz małych obiektach usługowych. Kompaktowa budowa z drzwiczkami izolacyjnymi sprawdza się wszędzie tam, gdzie wymagane jest estetyczne ukrycie aparatury w ścianie.

• Montaż w korytarzach, przedpokojach i pomieszczeniach gospodarczych do rozdziału obwodów oświetleniowych i gniazd wtyczkowych.
• Stosowanie jako centralny punkt rozdzielczy w mieszkaniach i domach jednorodzinnych – umożliwia zainstalowanie wyłączników nadprądowych, różnicowoprądowych oraz ograniczników przepięć.
• Instalacja w małych biurach i punktach usługowych do sterowania obwodami zasilania urządzeń biurowych i klimatyzacji.
• Zabudowa w ścianach gipsowo-kartonowych lub murowanych dzięki konstrukcji wnękowej i dopasowaniu do standardowych puszek montażowych.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP – zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Rozdzielnicę należy zamontować w pustej wnęce w ścianie, a ramkę i drzwiczki osadzić zgodnie z instrukcją producenta. Listwy N+PE przykręć do przewodów neutralnych i ochronnych, stosując moment dokręcania podany w dokumentacji technicznej. Przekrój przewodów dobierz do prądu roboczego obwodów. Rozdzielnica przeznaczona jest do montażu z szyną TH35 (DIN) – aparaturę modułową umieszczaj na szynie i blokuj za pomocą zatrzasków.

FAQ

• Czy rozdzielnica ma podświetlenie? Nie – rozdzielnica RWN 1x6 nie posiada fabrycznego podświetlenia. Drzwiczki są izolacyjne (przezroczyste lub białe pełne) – nie zawierają elementów LED. Ewentualne podświetlenie można zamontować wewnątrz, pod warunkiem zachowania szczelności IP40.
• Jaki stopień ochrony ma obudowa? Obudowa posiada stopień ochrony IP40 (ochrona przed pyłem o średnicy ≥1 mm i bryzgami wody) oraz odporność mechaniczną IK07 (wytrzymuje uderzenia do 2 J). Nie nadaje się do montażu w miejscach bezpośrednio narażonych na strumienie wody (np. deszcz) – wymagany jest wyższy stopień IP.
• Czy wewnątrz rozdzielnicy można zamontować aparaturę 3-fazową? Tak – liczba modułów 6+1 (łącznie 7 miejsc po 17,5 mm) pozwala na instalację wyłączników, styczników i innej aparatury modułowej 1- lub 3-fazowej, o ile ich szerokość nie przekracza dostępnej przestrzeni. W przypadku potrzeby większej liczby modułów wybierz rozdzielnicę z wyższą ilością rzędów.
