Rozdzielnica wnękowa RWN 1x12, IP40, drzwi białe | 602411 Legrand

Opis i Kluczowe Cechy

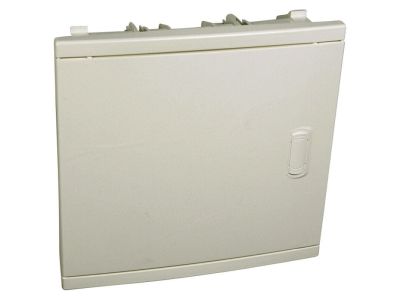

Rozdzielnica wnękowa RWN 1x12 (symbol 602411) z drzwiczkami izolacyjnymi w kolorze białym RAL 9010 to kompaktowe rozwiązanie do instalacji elektrycznych w budynkach mieszkalnych i biurowych. Oferuje 12+1 modułów 17,5 mm w jednym rzędzie, stopień ochrony IP40 (IK07) oraz II klasę ochronności, co zapewnia bezpieczną pracę bez konieczności uziemiania obudowy. Wyposażona w fabrycznie montowane listwy przyłączeniowe N+PE, ułatwia szybki i przejrzysty montaż aparatury modułowej.

• Pojemność 12+1 modułów 17,5 mm: Pomieści standardową aparaturę modułową (wyłączniki, styczniki, przyciski) w jednym rzędzie, z dodatkowym miejscem na rozszerzenia lub zasilanie.
• Stopień ochrony IP40 (IK07): Chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz zapewnia odporność na uderzenia mechaniczne do 2 J, odpowiednia do zabudowy w suchych pomieszczeniach.
• II klasa ochronności (podwójna izolacja): Eliminuje konieczność stosowania przewodu ochronnego PE, co upraszcza instalację i zwiększa bezpieczeństwo w obwodach bez dostępu do uziemienia.
• Listwy przyłączeniowe N+PE: Zintegrowane listwy umożliwiają szybkie i przejrzyste rozprowadzenie przewodów neutralnych i ochronnych, skracając czas montażu.
• Drzwiczki izolacyjne w kolorze białym RAL 9010: Estetyczne, wytrzymałe i łatwe do czyszczenia, idealnie komponują się z wystrojem wnętrz.

Zgodność z Normami

Rozdzielnica RWN spełnia wymagania normy PN-EN 60439-3 dotyczącej rozdzielnic instalacyjnych. Posiada certyfikat CE potwierdzający zgodność z europejskimi dyrektywami.

Zastosowanie

Rozdzielnica wnękowa RWN 1x12 przeznaczona jest do montażu w ścianach wewnętrznych i sprawdza się w różnorodnych instalacjach elektrycznych wymagających estetycznego i bezpiecznego ukrycia aparatury modułowej.

• Instalacje mieszkaniowe – rozdział obwodów gniazd, oświetlenia i AGD.
• Biura oraz małe obiekty usługowe – centralne punkty zasilania i sterowania.
• Automatyka budynkowa – montaż styczników, przekaźników, sterowników i bezpieczników.
• Modernizacja istniejących instalacji – wymiana starych skrzynek na nowoczesną, bezpieczną rozdzielnicę wnękową.

Wskazówki Montażowe

Montaż rozdzielnicy oraz podłączanie przewodów może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozdzielnicę należy zamontować w przygotowanym otworze ściennym, mocując ją za pomocą elementów montażowych (w zestawie) zgodnie z instrukcją producenta. Przekrój przewodów dobierz do spodziewanego obciążenia prądowego – producent zaleca stosowanie przewodów o przekroju do 16 mm² dla listew N+PE. Moment dokręcania śrub zacisków – zgodnie z danymi w instrukcji montażu. Po zakończeniu prac sprawdź poprawność połączeń oraz działanie zabezpieczeń.

FAQ

• Ile modułów 17,5 mm mieści rozdzielnica RWN 1x12? Rozdzielnica posiada jeden rząd o łącznej pojemności 12+1 modułów, co oznacza 12 pełnych modułów oraz jeden dodatkowy (np. na zasilanie lub rozdzielenie obwodów). Łączna dostępna przestrzeń to 13 modułów w standardzie 17,5 mm.
• Jaki jest stopień ochrony i odporność na uderzenia? Stopień ochrony IP40 (chroni przed ciałami stałymi >1 mm, brak ochrony przed wodą) oraz odporność mechaniczna IK07 (energia uderzenia 2 J). Rozdzielnica nadaje się do instalacji w suchych pomieszczeniach wewnętrznych.
• Czy drzwiczki są wykonane z metalu czy tworzywa? W tym modelu zastosowano drzwiczki izolacyjne z tworzywa sztucznego w kolorze białym RAL 9010. Charakteryzują się one lekkością, estetyką oraz brakiem przewodności elektrycznej, co podnosi bezpieczeństwo.
