Rozdzielnica wnękowa Practibox3, 4x18, IP40, drzwi przezroczyste | 401759 Legrand

Opis i kluczowe cechy

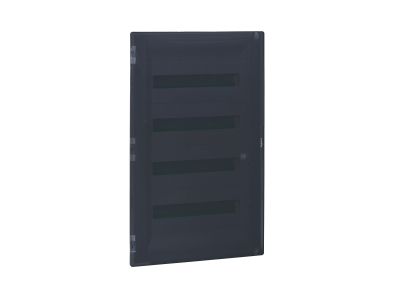

Rozdzielnica wnękowa Practibox3 o symbolu 401759 to 4-rzędowa obudowa z przezroczystymi drzwiami, przeznaczona do zabudowy 72 modułów (4×18 sztuk, 17,5 mm każdy). Dzięki stopniowi ochrony IP40 oraz obudowie o wysokości 742 mm i szerokości 422 mm zapewnia bezpieczne i estetyczne ulokowanie aparatury modułowej w instalacjach wymagających klasy ochronności II. Głębokość podstawy 91 mm ułatwia montaż w standardowych wnękach ściennych.

• IP40 + IK07: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz odporność na uderzenia mechaniczne – bezpieczna eksploatacja w suchych pomieszczeniach.
• II klasa ochronności: Izolacja podwójna eliminuje potrzebę uziemiania obudowy, skracając czas montażu i zwiększając bezpieczeństwo.
• Materiał samogasnący: Obudowa wykonana z tworzywa trudnopalnego, ogranicza rozprzestrzenianie ognia – kluczowe dla bezpieczeństwa ppoż.
• Demontowana konstrukcja wsporcza: Umożliwia elastyczne ułożenie przewodów i łatwy dostęp podczas instalacji oraz późniejszych modyfikacji.
• Listwy przyłączeniowe N i PE: Wbudowane listwy do szybkiego i uporządkowanego podłączania przewodów neutralnych i ochronnych – oszczędność czasu i przejrzystość okablowania.

Zgodność z normami

Rozdzielnica spełnia wymagania norm IEC/EN 60670-24 (osprzęt do rozdzielnic wnękowych) oraz IEC/EN 62208 (obudowy do zestawów niskonapięciowych). Umożliwia tworzenie zestawów zgodnych z normą IEC/EN 61439-3 (rozdzielnice dla niespecjalistów). Produkt posiada oznakowanie CE i jest objęty certyfikacją zgodną z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozdzielnica Practibox3 dedykowana jest do montażu w instalacjach o napięciu do 400 V AC, w budynkach mieszkalnych, biurowych i lekkim przemyśle. Sprawdza się tam, gdzie wymagana jest estetyka wnękowa oraz niezawodność pracy aparatury modułowej.

• Instalacje rozdzielcze w mieszkaniach i domach – zabezpieczenia nadprądowe, różnicowoprądowe, aparatura sterująca.
• Biura i obiekty użyteczności publicznej – scentralizowany rozdział energii z zachowaniem przejrzystości i bezpieczeństwa.
• Automatyka budynkowa – montaż styczników, przekaźników i sterowników w jednej, kompaktowej obudowie.
• Modernizacje starych rozdzielnic – zamiana otwartych tablic na wnękowe rozwiązanie z drzwiami zapewniającymi kontrolę bez otwierania.

Wskazówki montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Wnękę ścienną przygotuj zgodnie z wymiarami zewnętrznymi obudowy (742×422 mm) z uwzględnieniem głębokości podstawy 91 mm. Przekroje przewodów dobierz do prądu znamionowego zabezpieczeń i obciążeń. Po osadzeniu rozdzielnicy zamocuj konstrukcję wsporczą, podłącz listwy N i PE, a następnie umieść aparaturę modułową. Wkręty i moment dokręcania stosuj zgodnie z dokumentacją producenta. Po zakończeniu sprawdź ciągłość połączeń ochronnych i wykonaj pomiary odbiorcze.

FAQ

• Czy rozdzielnica Practibox3 401759 ma przezroczyste drzwi? Tak, model wyposażono w przezroczyste drzwi wykonane z samogasnącego tworzywa, umożliwiające bezinwazyjną kontrolę stanu osprzętu (np. świecenia diod LED, położenia dźwigni wyłączników) bez konieczności otwierania.
• Jaki stopień ochrony i odporność mechaniczną zapewnia ta rozdzielnica? Stopień ochrony to IP40 – ochrona przed ciałami stałymi >1 mm oraz przed pyłem osadzającym się na obudowie. Odporność na uderzenia mechaniczne wynosi IK07 (0,5 J), co zabezpiecza przed przypadkowymi uderzeniami podczas eksploatacji.
• Z jakimi normami jest zgodna? Rozdzielnica spełnia wymagania norm IEC/EN 60670-24 oraz IEC/EN 62208. Przy zastosowaniu odpowiedniej aparatury umożliwia budowę zestawów zgodnych z IEC/EN 61439-3.
