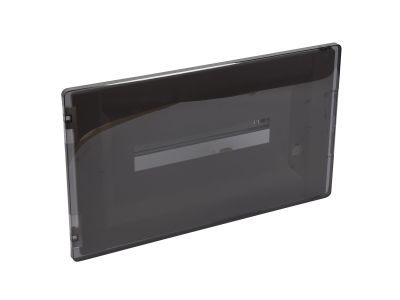

Rozdzielnica wnękowa Practibox3, 1x18, IP40, drzwi przezroczyste | 401756 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox3 o symbolu 401756 to kompaktowe rozwiązanie do zabudowy w ścianach, przeznaczone do montażu aparatury modułowej w jednym rzędzie na 18 modułów (17,5 mm każdy). Dzięki stopniowi ochrony IP40 oraz odporności mechanicznej IK07 zapewnia bezpieczną pracę w suchych pomieszczeniach wewnętrznych, a przezroczyste drzwi umożliwiają szybki podgląd stanu aparatury bez otwierania obudowy. Wymiary: wysokość 234 mm, szerokość 422 mm, głębokość podstawy 85 mm.

• Stopień ochrony IP40: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed bryzgami wody – bezpieczna praca w standardowych warunkach domowych i biurowych.
• Odporność na uderzenia IK07: Wytrzymałość mechaniczna na uderzenia energii 0,5 J – odporność na przypadkowe uderzenia podczas eksploatacji i montażu.
• II klasa ochronności: Podwójna lub wzmocniona izolacja eliminuje konieczność stosowania przewodu ochronnego w obudowie izolacyjnej – większe bezpieczeństwo użytkowania.
• Demontowana konstrukcja wsporcza: Umożliwia łatwy dostęp do wnętrza, szybki montaż i demontaż szyny TH35 oraz listw przyłączeniowych.
• Listwy przyłączeniowe N i PE w komplecie: Przyspieszają instalację i zapewniają prawidłowe rozdzielenie przewodów neutralnych i ochronnych zgodnie z wymaganiami instalacyjnymi.

Zgodność z Normami

Rozdzielnica Practibox3 spełnia wymagania norm IEC/EN 60670-24 (obudowy do aparatury w instalacjach stałych) oraz IEC/EN 62208 (obudowy puste). Na bazie tej rozdzielnicy możliwe jest utworzenie zestawów rozdzielczych zgodnych z normą IEC/EN 61439-3. Produkt posiada certyfikat CE i jest wykonany z materiału samogasnącego, co podnosi bezpieczeństwo pożarowe instalacji.

Zastosowanie

Rozdzielnica Practibox3 dedykowana jest do instalacji niskiego napięcia w budownictwie mieszkaniowym, biurowym i lekkim przemysłowym. Sprawdza się wszędzie tam, gdzie wymagana jest estetyczna zabudowa wnękowa oraz szybki dostęp do aparatury.

• Rozdzielanie i zabezpieczanie obwodów oświetleniowych, gniazd wtyczkowych i odbiorników stałych.
• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników oraz modułów automatyki budynkowej.
• Instalacje w korytarzach, przedpokojach, piwnicach oraz pomieszczeniach technicznych, gdzie estetyka wnękowa ma znaczenie.
• Systemy sygnalizacji i sterowania w budynkach użyteczności publicznej (np. oświetlenie awaryjne, sterowanie ogrzewaniem).

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie zasilającym. Obudowę należy zamocować w uprzednio przygotowanym otworze ściennym zgodnie z instrukcją producenta. Do mocowania aparatów stosuj szynę TH35 (DIN) i listwy przyłączeniowe N/PE. Przekrój przewodów dobieraj do spodziewanego obciążenia prądowego zgodnie z normami. Momenty dokręcania śrub zacisków – według dokumentacji producenta.

FAQ

• Czy rozdzielnica Practibox3 może być stosowana w łazience? Stopień ochrony IP40 nie gwarantuje ochrony przed strumieniami wody – w pomieszczeniach mokrych wymagana jest wyższa klasa IP (np. IP44 lub IP65). Rozdzielnica przeznaczona jest do suchych pomieszczeń wewnętrznych.
• Jakie aparaty modułowe można zamontować w jednym rzędzie? Rozdzielnica posiada miejsce na 18 modułów o szerokości 17,5 mm każdy. Można w niej zamontować dowolne aparaty modułowe (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski itp.) zgodne z szyną TH35.
• Czy drzwi przezroczyste są zamykane na klucz? W standardowym wyposażeniu drzwi przezroczyste nie posiadają zamka – zamykane są na zatrzask. W przypadku potrzeby zabezpieczenia przed dostępem osób nieuprawnionych należy zastosować dedykowany zamek (akcesorium opcjonalne).
