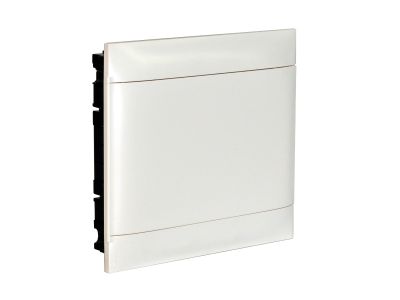

Rozdzielnica wnękowa Practibox S 2X18 z drzwiami białymi, do ścian pustych | 137407 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Schneider Electric Practibox S o symbolu 137407 to kompaktowe rozwiązanie do zabudowy w ścianach pustych, przeznaczone do montażu 36 modułów (2 rzędy po 18 modułów). Dzięki stopniowi ochrony IP40 i wytrzymałości mechanicznej IK07 zapewnia bezpieczną i estetyczną dystrybucję energii w instalacjach mieszkaniowych i lekkiego przemysłu. Wykonana z materiału izolacyjnego, samogasnącego (odporność na żar 850°C) – gwarantuje wysokie bezpieczeństwo pożarowe bez konieczności uziemiania obudowy (II klasa ochronności).

• 36 modułów (2×18): elastyczne rozmieszczenie aparatury modułowej, zabezpieczeń i sterowania w ergonomicznej przestrzeni.
• Stopień ochrony IP40 / IK07: skuteczne zabezpieczenie przed wnikaniem pyłów i bryzgów wody oraz odporność na uderzenia mechaniczne – niezawodność w codziennej eksploatacji.
• II klasa ochronności: obudowa z izolacyjnego tworzywa samogasnącego eliminuje potrzebę stosowania przewodu ochronnego, co upraszcza montaż i zwiększa bezpieczeństwo.
• Listwy przyłączeniowe N i PE w zestawie: N: 2× (1×25 mm² + 12×16 mm²), PE: 1× (1×25 mm² + 26×16 mm²) – ułatwiają szybkie i uporządkowane podłączenie przewodów neutralnych i ochronnych.
• Odporność na żar 850°C: materiał samogasnący zapobiega rozprzestrzenianiu się ognia, co spełnia rygorystyczne wymagania bezpieczeństwa przeciwpożarowego.

Zgodność z Normami

Rozdzielnica Practibox S jest zgodna z normą IEC/EN 60670-24 dotyczącą puszek i obudów rozdzielnic, a umożliwia tworzenie zestawów zgodnych z wymaganiami IEC/EN 61439-3. Posiada certyfikację CE i jest przeznaczona do montażu zgodnego z obowiązującymi przepisami.

Zastosowanie

Rozdzielnica wnękowa Schneider Practibox S 2x18 sprawdza się w instalacjach wymagających estetycznego, kompaktowego rozmieszczenia aparatury modułowej w ścianach pustych. Przeznaczona jest do obiektów mieszkalnych, biurowych oraz lekkiego przemysłu.

• Dystrybucja energii w mieszkaniach i domach jednorodzinnych – zabezpieczenie obwodów oświetleniowych, gniazd i odbiorników stałych.
• Sterowanie i automatyka budynkowa – integracja styczników, przekaźników, sterowników i modułów inteligentnego zarządzania energią.
• Sygnalizacja i sterowanie w strefach wilgotnych (np. łazienki, kuchnie) – dzięki szczelnej obudowie IP40.
• Instalacje zdalnego odczytu i monitoringu – łatwy dostęp do listew N/PE oraz przestrzeń na dodatkowe moduły.

Wskazówki Montażowe

Montaż rozdzielnicy wnękowej Practibox S może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Obudowę mocuje się do ściany pustej (np. z płyt gipsowo-kartonowych) za pomocą specjalnych uchwytów (w zestawie). Przed instalacją należy upewnić się, że ściana jest wystarczająco nośna. Przewody podłącza się do listew zaciskowych N i PE zgodnie z instrukcją producenta, stosując odpowiednie narzędzia do zaciskania. Nie wolno przekraczać maksymalnych przekrojów przewodów podanych w dokumentacji.

FAQ

• Ile modułów zmieści się w tej rozdzielnicy? Rozdzielnica posiada 2 rzędy po 18 modułów, co łącznie daje 36 miejsc modułowych (jednomodularnych 17,5 mm).
• Czy rozdzielnica ma drzwi i czy można je zaryglować? Tak, dostarczana jest z drzwiami pełnymi w kolorze białym. Nie posiada fabrycznego zamka, ale istnieje możliwość dołożenia zamka standardowego (brak w zestawie).
• Jaki stopień ochrony ma ta obudowa? Stopień ochrony IP40 (ochrona przed pyłami i bryzgami wody) oraz IK07 (odporność na uderzenia energią 2 J). Przeznaczona do montażu wewnątrz pomieszczeń.
