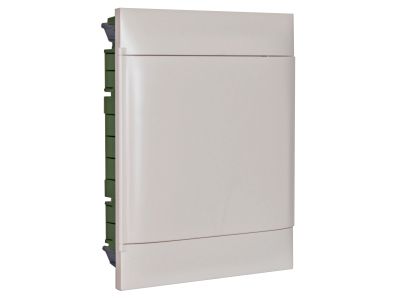

Rozdzielnica wnękowa Practibox S 2X12 z drzwiami białymi, do ścian pustych | 135402 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox S 2x12 (symbol 135402) przeznaczona do montażu w ścianach pustych oferuje łącznie 24 moduły (2 rzędy po 12), co pozwala na zabudowę do 24 aparatów modułowych. Dzięki stopniowi ochrony IP40 oraz udarności IK07 zapewnia niezawodną ochronę przed ciałami stałymi i uszkodzeniami mechanicznymi. Wyposażona w listwy przyłączeniowe N i PE o dużej przepustowości ułatwia bezpieczne przyłączanie przewodów neutralnych i ochronnych. Materiał izolacyjny samogasnący 850°C podnosi bezpieczeństwo pożarowe, a II klasa ochronności eliminuje konieczność stosowania uziemienia obudowy.

• 24 moduły (2x12): Możliwość zabudowy do 24 aparatów modułowych w dwóch rzędach, co zapewnia elastyczne zagospodarowanie przestrzeni w rozdzielnicy.
• Stopień ochrony IP40 i udarność IK07: Skuteczna osłona przed wnikaniem ciał stałych o średnicy ≥1 mm oraz odporność na uderzenia mechaniczne o energii 2 J, co gwarantuje trwałość w codziennej eksploatacji.
• II klasa ochronności i materiał samogasnący 850°C: Wysoki poziom bezpieczeństwa – izolacja podwójna (bez potrzeby uziemiania) oraz samogasnący polimer ograniczają ryzyko rozprzestrzeniania ognia.
• Listwy N i PE o dużej przepustowości: N: 2×(5×16 mm² + 5×10 mm²), PE: 1×(9×16 mm² + 9×10 mm²) – umożliwiają łatwe i pewne przyłączenie przewodów neutralnych i ochronnych, skracając czas montażu.
• Przeznaczenie do ścian pustych: Specjalna konstrukcja ułatwia osadzenie w standardowych otworach w płytach gipsowo-kartonowych lub innych lekkich przegrodach, bez konieczności stosowania dodatkowych akcesoriów.

Zgodność z Normami

Rozdzielnica wnękowa Practibox S 2x12 spełnia wymagania normy IEC/EN 60670-24 (wymagania dla obudów rozdzielnic wnękowych). Po odpowiednim wyposażeniu wewnętrznym może tworzyć zestawy zgodne z normą IEC/EN 61439-3 (rozdzielnice w budynkach mieszkalnych i użyteczności publicznej). Posiada certyfikację CE oraz oznaczenie II klasy ochronności.

Zastosowanie

Rozdzielnica Practibox S 2x12 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i lekkiego przemysłu, gdzie wymagana jest oszczędna zabudowa aparatury modułowej. Doskonale sprawdza się przy rozdziale energii oraz sterowaniu odbiornikami.

• Dystrybucja obwodów gniazd, oświetlenia i ogrzewania w domach jednorodzinnych oraz mieszkaniach.
• Zabudowa wyłączników nadprądowych, różnicowoprądowych, styczników modułowych oraz przekaźników w instalacjach biurowych i handlowych.
• Tworzenie rozdzielnic piętrowych w budynkach wielorodzinnych, zapewniających łatwy dostęp i bezpieczeństwo.
• Integracja z systemami automatyki budynkowej (sterowanie oświetleniem, roletami, pompami) w ramach rozdzielnic pomocniczych.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie i zabezpieczyć przed przypadkowym załączeniem. Rozdzielnicę osadzić w otworze w ścianie pustej zgodnie z instrukcją producenta. Listwy przyłączeniowe N i PE dokręcić momentem podanym w dokumentacji technicznej. Przekroje przewodów dobrać do przewidywanego obciążenia prądowego. Po zakończeniu montażu sprawdzić ciągłość ochrony i izolacji.

FAQ

• Czy rozdzielnica jest dostarczana z drzwiami? Tak, producent dołącza pełne drzwi w kolorze białym, które nie posiadają wycięć – pozwalają na estetyczne zabudowanie aparatów.
• Jaki stopień ochrony ma ta rozdzielnica? Deklarowany stopień ochrony to IP40 (ochrona przed ciałami stałymi ≥1 mm) oraz udarność IK07 (odporność na uderzenia 2 J).
• Ile modułów mogę zamontować w jednym rzędzie? Każdy rząd mieści 12 modułów w standardzie 18 mm, łącznie 24 moduły w obu rzędach.
