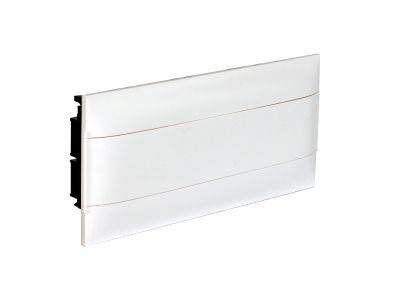

Rozdzielnica wnękowa Practibox S 1X22 z drzwiami białymi, do ścian pełnych | 137365 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox S 1×22 (numer katalogowy 137365) to kompaktowa skrzynka rozdzielcza przeznaczona do montażu w ścianach pełnych, wyposażona w białe drzwi pełne. Oferuje 22 moduły w jednym rzędzie, co pozwala na zabudowę typowego zestawu aparatury modułowej w instalacjach domowych i biurowych. Stopień ochrony IP40 oraz udarność IK07 gwarantują bezpieczną pracę w suchych pomieszczeniach wewnętrznych, a II klasa ochronności eliminuje konieczność dodatkowego uziemiania obudowy.

• 22 moduły w 1 rzędzie: Wystarczająca liczba miejsc dla standardowych wyłączników nadprądowych, RCD, styczników i innych urządzeń modułowych o szerokości 17,5 mm każdy.
• Stopień ochrony IP40 / IK07: Skuteczna ochrona przed wnikaniem ciał stałych >1 mm oraz przed uderzeniami mechanicznymi, co zwiększa bezpieczeństwo i niezawodność instalacji.
• II klasa ochronności: Obudowa z izolacyjnego tworzywa samogasnącego (650°C) – nie wymaga przewodu ochronnego ani uziemiania obudowy, co upraszcza montaż.
• Zintegrowane listwy N i PE: N: 1×25 mm² + 16×16 mm², PE: 1×25 mm² + 16×16 mm² – duża pojemność zacisków zapewnia wygodne i bezpieczne przyłączanie przewodów neutralnych i ochronnych w systemie TN-S.
• Materiał samogasnący 650°C: Tworzywo izolacyjne o wysokiej odporności na zapłon – kluczowy element ochrony przeciwpożarowej rozdzielnicy i całej instalacji.

Zgodność z Normami

Rozdzielnica jest zgodna z normą IEC/EN 60670-24 oraz umożliwia budowanie zestawów zgodnych z IEC/EN 61439-3. Posiada oznaczenie CE oraz deklarację zgodności producenta.

Zastosowanie

Rozdzielnica wnękowa Practibox S 1×22 znajduje zastosowanie w rozdzielniach głównych i podrozdzielniach budynków mieszkalnych, biurowych oraz małych obiektach usługowych, gdzie wymagana jest estetyczna i bezpieczna obudowa o niewielkich wymiarach.

• Montaż w ścianach pełnych (murowanych, betonowych) w instalacjach nowych oraz podczas modernizacji.
• Zabudowa wyłączników nadprądowych, różnicowoprądowych (RCD), ograniczników przepięć i aparatury sterowniczej w jednym rzędzie.
• Stosowanie w systemach TN-S, gdzie wymagane jest wydzielenie listwy N i PE o dużej pojemności zaciskowej.
• Instalacje w pomieszczeniach suchych o normalnym zapyleniu – dzięki IP40 i IK07.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej instalacji. Rozdzielnicę należy umieścić w ścianie pełnej zgodnie z wytycznymi producenta (wymiary otworu dostosować do wymiarów skrzynki: wys. 235 mm, szer. 508 mm, głęb. 72 mm). Wewnątrz rozdzielnicy przewidziano miejsce na montaż szyny DIN TH35 (nie dołączona) do mocowania aparatury modułowej. Przekrój przewodów przyłączanych do listew N i PE należy dobrać do prądu obciążenia – listwy akceptują przewody o przekroju do 25 mm² dla szyny głównej oraz do 16 mm² dla zacisków odgałęźnych. Po zakończeniu montażu sprawdzić poprawność połączeń oraz dokręcić wszystkie zaciski momentem zalecanym w dokumentacji producenta.

FAQ

• Jaki stopień ochrony ma rozdzielnica Practibox S 1×22? Rozdzielnica posiada stopień ochrony IP40 (ochrona przed ciałami stałymi >1 mm i kroplami wody) oraz klasę udarności IK07. Przeznaczona jest do montażu wewnątrz pomieszczeń.
• Czy rozdzielnica nadaje się do montażu w ścianie gipsowo-kartonowej? Nie – produkt przeznaczony jest wyłącznie do ścian pełnych (murowanych, betonowych). W przypadku ścian g-k należy zastosować dedykowane puszki instalacyjne.
• Czy w zestawie znajdują się listwy N i PE? Jakie mają parametry? Tak, rozdzielnica jest dostarczana z listwami N i PE. Listwa N: 1×25 mm² + 16×16 mm² (jeden zacisk główny 25 mm² i 16 zacisków 16 mm²). Listwa PE: identyczna konfiguracja. Pozwala to na wygodne przyłączenie przewodów neutralnych i ochronnych w instalacjach TN-S.
