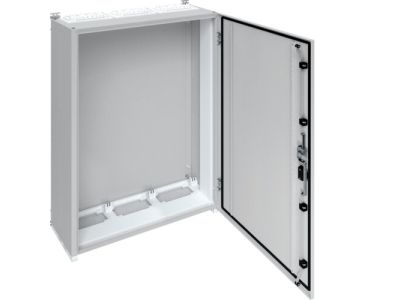

Rozdzielnica wisząca IP55/I 800x1250x275mm, Univers | FR83E Hager

Opis i Kluczowe Cechy

Rozdzielnica wisząca FR83E marki Univers to uniwersalne rozwiązanie do zabezpieczania i rozdziału energii elektrycznej w obiektach przemysłowych, handlowych oraz infrastrukturze zewnętrznej. Jej główne atuty to obudowa o wymiarach 800 mm szerokości, 1250 mm wysokości i 275 mm głębokości, zapewniająca dużą pojemność do montażu aparatury modułowej, oraz stopień ochrony IP55, gwarantujący szczelność przed pyłem i strugami wody. Konstrukcja wisząca ułatwia montaż na ścianach lub konstrukcjach stalowych, oszczędzając miejsce na podłodze.

• Stopień ochrony IP55: Skuteczna ochrona przed wnikaniem pyłu oraz wody padającej w postaci strug – idealne do pracy w trudnych warunkach otoczenia, na zewnątrz budynków lub w halach produkcyjnych.
• Wymiary 800x1250x275 mm: Duża przestrzeń montażowa pozwalająca na instalację rozbudowanych układów sterowania, rozdzielnic głównych lub podrozdzielnic z zachowaniem odpowiednich odstępów izolacyjnych.
• Obudowa wisząca: Łatwy montaż na ścianach i słupach, bez konieczności zajmowania miejsca na posadzce – zwiększa elastyczność aranżacji przestrzeni technicznej.
• Konstrukcja przystosowana do modernizacji: Standardowe otwory dławicowe oraz możliwość montażu szyny DIN TH35 ułatwiają rozbudowę i wymianę aparatury.
• Producent Univers: Sprawdzona jakość materiałów i wykonania – obudowa odporna na korozję i uszkodzenia mechaniczne podczas transportu i eksploatacji.

Zgodność z Normami

Rozdzielnica FR83E spełnia wymagania norm europejskich dotyczących obudów elektrycznych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Stopień ochrony IP55 jest zgodny z normą IEC/EN 60529. Producent deklaruje odporność mechaniczną na uderzenia (IK) zgodnie z obowiązującymi przepisami – szczegółowe wartości dostępne w dokumentacji technicznej.

Zastosowanie

Rozdzielnica wisząca FR83E Univers znajduje zastosowanie wszędzie tam, gdzie wymagana jest wytrzymała i szczelna obudowa do montażu aparatury modułowej. Dzięki kompaktowej formie wiszącej i wysokiej klasie ochrony sprawdzi się w wielu scenariuszach:

• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych, magazynach oraz na zewnątrz budynków (np. parkingi, place składowe).
• Systemy sterowania maszyn, napędów i oświetlenia w halach produkcyjnych.
• Stanowiska dystrybucji energii elektrycznej w sektorze komercyjnym – biurach, sklepach, hotelach.
• Instalacje tymczasowe na budowach i w infrastrukturze eventowej, gdzie wymagany jest podwyższony stopień ochrony.

Wskazówki Montażowe

Montaż rozdzielnicy FR83E powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Rozdzielnicę mocuje się do ściany lub konstrukcji nośnej za pomocą odpowiednich kotew (w zestawie nie zawarte). Po zamontowaniu obudowy należy zamocować szynę TH35 (DIN) oraz wprowadzić przewody przez przepusty kablowe, zachowując minimalny promień gięcia. Wszystkie połączenia wykonać z zachowaniem momentów dokręcania podanych na elementach łączeniowych. Przekroje przewodów dobrać do obciążenia prądowego zgodnie z normami. Po zakończeniu montażu sprawdzić ciągłość ochrony przeciwporażeniowej.

FAQ

• Czy rozdzielnica FR83E jest przystosowana do montażu na zewnątrz? Tak, posiada stopień ochrony IP55, co oznacza odporność na pył oraz strugi wody (np. deszcz). Zaleca się jednak dodatkowe zabezpieczenie przed bezpośrednim długotrwałym działaniem promieni UV oraz agresywnych substancji chemicznych – obudowa wykonana jest z materiałów odpornych na korozję, ale w ekstremalnych warunkach warto stosować daszek ochronny.
• Jakie wymiary wewnętrzne ma ta rozdzielnica? Wymiary zewnętrzne to 800 mm szerokości, 1250 mm wysokości i 275 mm głębokości. Przybliżona przestrzeń użytkowa wewnątrz obudowy jest nieco mniejsza ze względu na grubość ścianek i uszczelki – dokładne dane znajdują się w karcie katalogowej producenta.
• Czy rozdzielnica posiada fabrycznie zamontowaną listwę DIN? W standardowym wyposażeniu FR83E szyna DIN TH35 nie jest montowana – należy ją dokupić osobno i zamocować na odpowiednich uchwytach wewnątrz obudowy. Producent przewidział w tym celu otwory montażowe w tylnej ścianie oraz boczne perforacje.
