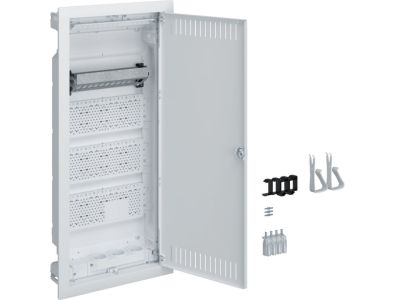

Rozdzielnica VDI do ścian szkieletowych (GK) 4R PatchPanel, 3xgniazdo 230V, Volta | VH48NWP Hager

Opis i Kluczowe Cechy

Rozdzielnica VDI VH48NWP marki Volta przeznaczona jest do montażu w ścianach szkieletowych (GK) i łączy w sobie funkcje rozdzielnicy elektrycznej oraz panelu krosowego. Wyposażona w 3 gniazda 230 V oraz wbudowany PatchPanel 4R (4 moduły), umożliwia wygodny rozdział mocy i sygnałów teleinformatycznych w jednej, kompaktowej obudowie. Dzięki zastosowaniu szyny TH3 umożliwia montaż standardowych aparatów modułowych z zachowaniem porządku instalacyjnego.

• Zintegrowany PatchPanel 4R: Pozwala na szybkie i estetyczne prowadzenie okablowania strukturalnego (Voice-Data-Image) bez potrzeby stosowania dodatkowych puszek.
• 3 gniazda 230 V: Zapewniają bezpośrednie zasilanie odbiorników w obszarze rozdzielnicy – idealne do biurek, stanowisk pracy lub punktów dostępowych.
• Montaż w ścianach szkieletowych (GK): Konstrukcja dostosowana do typowych profili systemów suchej zabudowy – oszczędza miejsce i ułatwia instalację.
• Szyna TH3: Umożliwia szybki i stabilny montaż aparatów modułowych (np. wyłączników, styczników, przycisków) zgodnie z potrzebami projektu.
• Wielofunkcyjność: Rozdzielnica służy do rozdziału mocy, sygnałów sterujących, pomiarów oraz integracji z sieciami teleinformatycznymi w jednej obudowie.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa. Posiada oznaczenie CE i spełnia wymagania dyrektyw niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC). Przeznaczony do pracy w obwodach o napięciu znamionowym 230 V AC.

Zastosowanie

Rozdzielnica VH48NWP sprawdzi się wszędzie tam, gdzie potrzebna jest estetyczna, kompaktowa centrala zasilająco-teleinformatyczna w zabudowie karton-gipsowej.

• Wyposażenie stanowisk pracy w biurach open space – zasilanie i sieć LAN w jednym punkcie.
• Instalacje w hotelach, salach konferencyjnych i recepcjach – ukryta zabudowa w ścianach działowych.
• Obsługa sieci monitoringu IP (kamery, rejestratory) wraz z lokalnym zasilaniem.
• Rozdzielenie obwodów oświetleniowych i gniazd w systemach inteligentnego budynku (BMS).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilania. Rozdzielnicę montuje się w otworze w ścianie szkieletowej, mocując do profili GK za pomocą dostarczonych uchwytów. Połączenia przewodów należy wykonać zgodnie z dokumentacją techniczną (zalecany moment dokręcania, przekrój przewodów dobrany do prądu obciążenia). Do mocowania aparatów modułowych wykorzystaj szynę TH3. Pamiętaj o zachowaniu odstępów bezpieczeństwa oraz o stosowaniu osłon ochronnych.

FAQ

• Czy rozdzielnica posiada wbudowane gniazda 230 V? Tak, w standardowym wyposażeniu znajdują się 3 gniazda 230 V AC, gotowe do podłączenia.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP – rozdzielnica przeznaczona jest do instalacji wewnątrz pomieszczeń suchych, w ścianach GK. Podczas montażu należy zadbać o szczelność połączeń z płytą.
• Czy mogę zamontować w niej aparaty modułowe (np. wyłącznik nadprądowy)? Tak, rozdzielnica wyposażona jest w szynę TH3 umożliwiającą montaż standardowych aparatów modułowych o szerokości 1 modułu (17,5 mm). Maksymalna liczba aparatów zależy od ich szerokości i dostępnych modułów w panelu.
