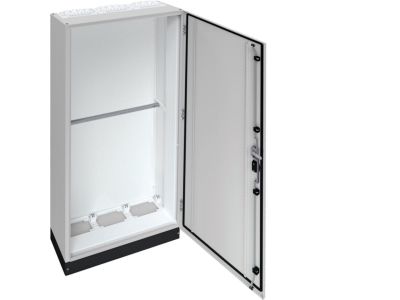

Rozdzielnica stojąca IP55/II 800x1700x275 + cokół 100mm, univers | FR13S1 Hager

Opis i Kluczowe Cechy

Rozdzielnica stojąca UNIVERS FR13S1 to rozwiązanie o wymiarach 800 x 1700 x 275 mm, wyposażone w cokół o wysokości 100 mm. Stopień ochrony IP55 zapewnia skuteczną ochronę przed wnikaniem pyłu i bryzgów wody, co pozwala na stosowanie zarówno wewnątrz, jak i na zewnątrz budynków. Klasa ochronności II oznacza, że urządzenie nie wymaga przewodu ochronnego PE, co upraszcza instalację w obiektach bez sieci uziemiającej. Solidna konstrukcja stalowa zapewnia trwałość w trudnych warunkach przemysłowych.

• Stopień ochrony IP55: Ochrona przed pyłem i bryzgami wody – możliwość montażu w pomieszczeniach wilgotnych, magazynach, halach produkcyjnych oraz na zewnątrz.
• Klasa ochronności II (podwójna izolacja): Nie wymaga podłączania przewodu ochronnego PE – skraca czas instalacji i zwiększa bezpieczeństwo użytkowania.
• Wymiary 800 x 1700 x 275 mm: Duża pojemność wewnętrzna umożliwiająca zabudowę aparatury modułowej, listew zaciskowych, sterowników i innych komponentów.
• Cokół 100 mm: Ułatwia prowadzenie kabli od dołu, chroni dolną część rozdzielnicy przed wilgocią z podłoża oraz umożliwia regulację poziomowania.
• Uniwersalna konstrukcja: Przystosowana do montażu na posadzce, z możliwością kotwienia – stabilna i bezpieczna w eksploatacji.

Zgodność z Normami

Rozdzielnica spełnia wymagania Dyrektywy Niskonapięciowej (LVD) oraz Dyrektywy EMC. Stopień ochrony IP55 jest zgodny z normą IEC 60529, a klasa ochronności II – z wymaganiami dla urządzeń o podwójnej izolacji. Produkt oznaczony jest znakiem CE, co potwierdza zgodność z obowiązującymi normami europejskimi.

Zastosowanie

Rozdzielnica stojąca UNIVERS FR13S1 przeznaczona jest do budowy rozdzielnic głównych, podrozdzielnic oraz szaf sterowniczych w instalacjach elektrycznych budynków mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.

• Główne rozdzielnice w obiektach przemysłowych i magazynowych – duża pojemność pozwala na zabudowę rozłączników, wyłączników głównych, aparatury pomiarowej i zabezpieczeniowej.
• Rozdzielnice w strefach zewnętrznych (np. ogrodzenia, parkingi, place budowy) – stopień IP55 zapewnia odporność na deszcz i bryzgi.
• Instalacje w pomieszczeniach wilgotnych (kotłownie, pralnie, warsztaty) – klasa II eliminuje konieczność stosowania uziemienia ochronnego.
• Szafy sterownicze dla automatyki budynkowej – możliwość montażu styczników, przekaźników, PLC i zasilaczy.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP oraz znajomość przepisów budowy urządzeń elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odłączony od źródła. Rozdzielnicę należy ustawić na stabilnym, poziomym podłożu i przymocować do posadzki za pomocą śrub kotwiących przez otwory w podstawie (dostarczonej z cokołem). Cokół o wysokości 100 mm ułatwia prowadzenie kabli od dołu – zapewnij odpowiedni promień gięcia i zabezpiecz przepusty przed wilgocią. Przekrój przewodów oraz dobór zabezpieczeń nadprądowych i różnicowoprądowych musi być zgodny z dokumentacją projektową oraz normami PN-HD 60364. Po zakończeniu montażu sprawdź ciągłość połączeń i wykonaj pomiary ochronne.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP55 zapewnia ochronę przed bryzgami wody i pyłem, jednak zaleca się montaż pod zadaszeniem (np. pod okapem) w celu dodatkowej ochrony przed długotrwałym działaniem deszczu lub śniegu.
• Jakie jest maksymalne obciążenie prądowe rozdzielnicy? Producent nie podaje znamionowego prądu obciążenia – wartość ta zależy od ilości i rodzaju zainstalowanej aparatury oraz przekrojów przewodów. Należy dobrać zabezpieczenie nadprądowe zgodne z projektem instalacji.
• Czy rozdzielnica jest wyposażona w drzwi z zamkiem? W danych fabrycznych nie określono wyposażenia w zamek. Standardowo drzwi rozdzielnicy mogą być wyposażone w uchwyt z możliwością zamknięcia na kłódkę – zaleca się sprawdzenie u dostawcy lub w karcie katalogowej.
