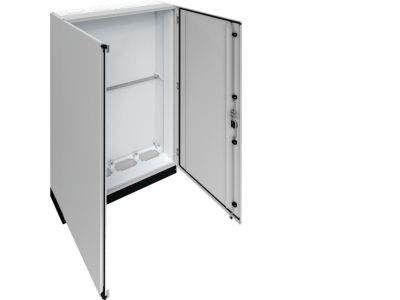

Rozdzielnica stojąca IP55/II 1050x1850x275 + cokół 100mm, Univers | FR24S1 Hager

Opis i Kluczowe Cechy

Rozdzielnica stojąca Univers FR24S1 to obudowa elektryczna o wysokiej odporności na warunki zewnętrzne, przeznaczona do rozdzielnic głównych i podrozdzielnic. Stopień ochrony IP55 zapewnia skuteczną barierę przed pyłem i strugami wody, a klasa ochronności II (podwójna izolacja) eliminuje konieczność stosowania przewodu ochronnego PE. Wymiary 1050 mm wysokości, 1850 mm szerokości i 275 mm głębokości pozwalają na zabudowę rozbudowanych układów aparatury modułowej. Do zestawu dołączony jest cokół o wysokości 100 mm ułatwiający wypoziomowanie i ochronę przed wilgocią podłogową.

• Stopień ochrony IP55: gwarantuje bezpieczną pracę w trudnych warunkach – pyłoszczelność i ochrona przed wodą natryskową, co czyni ją odpowiednią do hal przemysłowych oraz instalacji zewnętrznych.
• Klasa ochronności II: podwójna izolacja eliminuje ryzyko porażenia nawet w przypadku uszkodzenia przewodu zasilającego – montaż bez przewodu PE oszczędza miejsce i koszty instalacji.
• Wymiary 1050x1850x275 mm: przestronna obudowa umożliwia swobodną aranżację szyn TH35, listew przyłączeniowych oraz aparatów modułowych bez kolizji.
• Cokół 100 mm w zestawie: podnosi rozdzielnicę nad podłogę, ułatwiając wentylację i utrudniając wnikanie wilgoci oraz małych zwierząt.
• Producent Univers: solidna konstrukcja z materiałów izolacyjnych odpornych na starzenie i korozję, zgodna z wymaganiami europejskich norm dla rozdzielnic.

Zgodność z Normami

Rozdzielnica Univers FR24S1 została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich oraz posiada oznaczenie CE. Ze względu na klasę ochronności II konstrukcja nie wymaga uziemiania obudowy, co jest zgodne z zasadami bezpieczeństwa dla urządzeń z podwójną izolacją. Stopień ochrony IP55 potwierdza odporność na wnikanie pyłu i wody natryskowej.

Zastosowanie

Rozdzielnica stojąca Univers sprawdza się w różnorodnych instalacjach, gdzie wymagana jest wytrzymałość i duża pojemność zabudowy. Przeznaczona jest do użytku wewnątrz i na zewnątrz obiektów pod zadaszeniem.

• Główne rozdzielnice elektryczne w halach produkcyjnych, magazynach i warsztatach.
• Podrozdzielnice w obiektach użyteczności publicznej (szkoły, biura, szpitale) wymagające podwyższonej szczelności.
• Instalacje na zewnątrz – na przykład w stacjach transformatorowych, pompowniach, przyłączach tymczasowych.
• Rozdzielnice automatyki budynkowej i sterowania oświetleniem w strefach narażonych na wilgoć i zapylenie.

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszelkie prace instalacyjne muszą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Rozdzielnicę ustaw na równej, niepalnej podłodze; cokół przymocuj do podłoża (np. za pomocą kołków rozporowych). Wewnątrz obudowy zamontuj szyny TH35 oraz listwy przyłączeniowe, zachowując odstępy izolacyjne. Przekrój przewodów dobierz zgodnie z projektem technicznym i spodziewanym obciążeniem. Moment dokręcania zacisków – stosuj się do zaleceń producenta w dokumentacji technicznej. Pamiętaj, że obudowa klasy II nie wymaga uziemiania, ale wszystkie metalowe części aparatów wewnątrz muszą być zgodne z wytycznymi ich producentów.

FAQ

• Czy rozdzielnica może być stosowana na zewnątrz bez daszka? Stopień ochrony IP55 wystarcza do ochrony przed deszczem natryskowym i pyłem, jednak stałe narażenie na bezpośrednie działanie wody z boku lub długotrwałe zalewanie może przekroczyć jego możliwości. Zalecamy montaż pod zadaszeniem lub w miejscu osłoniętym.
• Jakie są maksymalne wymiary wewnętrzne dla aparatów modułowych? Wewnętrzna przestrzeń użyteczna zależy od grubości ścianek i sposobu zabudowy; standardowa głębokość 275 mm pozwala na montaż większości aparatów modułowych (jedno- i wielorzędowych). Dokładny wymiar użytkowy podany jest w dokumentacji technicznej Univers.
• Czy można w niej zamontować rozłącznik główny z napędem zewnętrznym? Tak, obudowa posiada możliwość wykonania otworów w drzwiach lub ściankach bocznych dla wyprowadzenia napędu. Należy jednak zachować stopień ochrony IP55, stosując odpowiednie przepusty i uszczelki.
