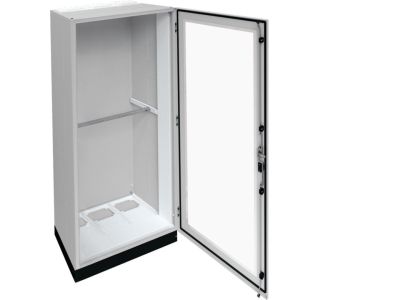

Rozdzielnica stojąca IP55/I 800x1850x400 + cokół 100mm, drzwi transparentne, univers | FR23V1 Hager

Opis i Kluczowe Cechy

Rozdzielnica stojąca Univers (model FR23V1) to wolnostojący korpus o wymiarach 800 x 1850 x 400 mm, wyposażony w cokół o wysokości 100 mm. Dzięki stopniowi ochrony IP55 zapewnia skuteczną barierę przed pyłem i strugami wody, co gwarantuje niezawodność w trudnych warunkach przemysłowych. Przezroczyste drzwi umożliwiają szybki wgląd w stan zainstalowanej aparatury bez konieczności otwierania szafy, co zwiększa bezpieczeństwo obsługi.

• Stopień ochrony IP55: Ochrona przed wnikaniem pyłu i wody – rozdzielnica może być instalowana w halach produkcyjnych, magazynach i na zewnątrz pod daszkiem, bez ryzyka uszkodzenia wnętrza.
• Wymiary 800 x 1850 x 400 mm: Przestronne wnętrze pozwala na swobodne rozmieszczenie aparatury modułowej, szyn zbiorczych i przewodów, ułatwiając prace instalacyjne i serwisowe.
• Cokół 100 mm: Podniesienie szafy nad podłogę chroni przed wilgocią i ułatwia prowadzenie kabli od dołu, a także zapewnia stabilne posadowienie.
• Drzwi transparentne: Wzmocnione, przezroczyste tworzywo umożliwia wizualną kontrolę sygnalizacji LED, liczników i stanu łączników bez otwierania drzwi, co redukuje zużycie uszczelek i zwiększa bezpieczeństwo.
• Konstrukcja stojąca (samonośna): Nie wymaga dodatkowej obudowy ani stelaża – gotowa do ustawienia w docelowym miejscu, co skraca czas montażu.

Zgodność z Normami

Rozdzielnica Univers FR23V1 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi na rynku Unii Europejskiej.

Zastosowanie

Rozdzielnica stojąca Univers znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna dystrybucja energii elektrycznej w trudnych warunkach środowiskowych. Sprawdza się w obiektach przemysłowych, komercyjnych oraz użyteczności publicznej.

• Dystrybucja energii w halach produkcyjnych i magazynach o podwyższonym zapyleniu lub wilgotności (IP55).
• Instalacja aparatury sterowniczej, styczników, przekaźników i zabezpieczeń w jednej, estetycznej obudowie stojącej.
• Praca jako główna rozdzielnica niskiego napięcia w budynkach biurowych, handlowych i użyteczności publicznej.
• Wykorzystanie jako szafa pomiarowa lub przyłączeniowa – transparentne drzwi ułatwiają odczyt liczników.

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Rozdzielnicę ustawić na równej, stabilnej powierzchni, a cokół wypoziomować. Wewnętrzne szyny montażowe (TH35) należy dobrać zgodnie z projektem. Przekroje przewodów zasilających i odbiorczych muszą być dobrane do prądu obciążenia. Wszystkie połączenia dokręcać momentem podanym w dokumentacji technicznej producenta. Zaleca się uziemić obudowę zgodnie z obowiązującymi przepisami.

FAQ

• Czy drzwi rozdzielnicy są wyposażone w zamek? Drzwi są transparentne i standardowo wyposażone w uchwyt z możliwością założenia kłódki. Dokładny typ zamka należy sprawdzić w specyfikacji technicznej danego egzemplarza.
• Jaki stopień ochrony ma rozdzielnica? Czy można ją stosować na zewnątrz? Rozdzielnica posiada stopień ochrony IP55, co oznacza odporność na kurz i strugi wody. Może być instalowana na zewnątrz pod warunkiem osłonięcia przed bezpośrednim deszczem i promieniowaniem UV (zalecany daszek).
• Czy cokół jest integralną częścią rozdzielnicy? Tak, cokół o wysokości 100 mm jest fabrycznie dołączony i stanowi podstawę rozdzielnicy. Można go zdemontować w celu podłączenia kabli od dołu, a następnie ponownie zamontować.
