Rozdzielnica stojąca IP55/I 800x1700x275 + cokół 100mm, Univers | FR13E1 Hager

Opis i Kluczowe Cechy

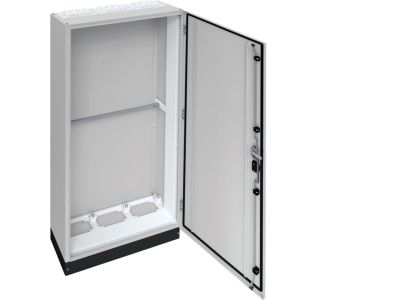

Rozdzielnica stojąca Univers FR13E1 to wolnostojąca obudowa o wysokiej szczelności IP55, przeznaczona do zabudowy aparatury modułowej. Wymiary 800 x 1700 x 275 mm (szer. x wys. x gł.) oraz cokół o wysokości 100 mm zapewniają optymalną pojemność montażową i ergonomiczny dostęp do instalacji w środowiskach przemysłowych i komercyjnych.

• Stopień ochrony IP55: Skuteczna ochrona przed wnikaniem pyłu oraz wody w postaci strug – gwarantuje niezawodną pracę nawet w zapylonych i wilgotnych pomieszczeniach.
• Wolnostojąca konstrukcja (800x1700x275 mm): Duża przestrzeń wewnętrzna umożliwia montaż rozbudowanych zestawów aparatury modułowej, styczników, wyłączników i systemów sterowania.
• Cokół 100 mm: Podniesienie obudowy ułatwia prowadzenie kabli od dołu oraz zabezpiecza dolną część rozdzielnicy przed zalaniem i zabrudzeniem.
• Solidna obudowa metalowa (blacha stalowa): Wytrzymała konstrukcja odporna na uszkodzenia mechaniczne – zapewnia długotrwałą stabilność i bezpieczeństwo instalacji.
• Uniwersalna zabudowa: Przystosowana do montażu aparatury na szynach TH35 lub płytach montażowych – elastyczność konfiguracji dla różnych zastosowań.

Zgodność z Normami

Rozdzielnica Univers FR13E1 została zaprojektowana zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada oznaczenie CE, potwierdzające zgodność z zasadniczymi wymogami bezpieczeństwa i funkcjonalności. Szczegółowe deklaracje zgodności dostępne są u producenta.

Zastosowanie

Rozdzielnica stojąca FR13E1 sprawdza się wszędzie tam, gdzie wymagana jest rozbudowana, bezpieczna i odporna na warunki zewnętrzne obudowa dla aparatury elektrycznej.

• Sterowanie i zabezpieczenie obwodów oświetleniowych, gniazd wtyczkowych i odbiorników w obiektach przemysłowych.
• Montaż zestawów styczników, przekaźników, wyłączników nadprądowych i różnicowoprądowych w instalacjach rozdzielczych.
• Zastosowanie w automatyce budynkowej – jako centralny punkt dystrybucji zasilania i sygnałów sterujących w halach, salonach wystawowych lub magazynach.
• Praca w warunkach podwyższonej wilgotności i zapylenia – np. w warsztatach, stacjach uzdatniania wody czy na zewnątrz pod zadaszeniem.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie rozdzielnicy może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami (w tym normą PN-EN 61439). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Obudowę ustawić na równej, stabilnej powierzchni, zachowując odstępy wentylacyjne podane w dokumentacji producenta. Wewnątrz rozdzielnicy mocować szyny TH35 oraz aparaturę modułową zgodnie z planem zabudowy. Przekroje przewodów i momenty dokręcania zacisków dobrać w oparciu o dokumentację techniczną zastosowanych urządzeń. Po zakończeniu montażu zamknąć drzwi i sprawdzić szczelność uszczelek.

FAQ

• Jaki jest stopień ochrony rozdzielnicy FR13E1? Stopień ochrony IP55 oznacza pełną ochronę przed pyłem oraz ochronę przed wodą w postaci strug – może być stosowana w pomieszczeniach mokrych i zapylonych.
• Czy rozdzielnica nadaje się do montażu na zewnątrz budynku? Dzięki IP55 oraz cokołowi 100 mm jest odporna na zachlapania i pył, jednak producent zaleca montaż w miejscu zadaszonym, aby uniknąć długotrwałego narażenia na bezpośrednie działanie opadów.
• Jaka jest wysokość całkowita rozdzielnicy z cokołem? Wymiary rozdzielnicy to 800 mm szerokości, 1700 mm wysokości i 275 mm głębokości. Cokół dodaje 100 mm, co daje całkowitą wysokość 1800 mm.
