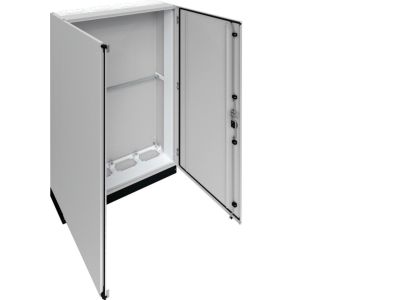

Rozdzielnica stojąca IP55/I 1050x1850x275 + cokół 100mm, univers | FR24E1 Hager

Opis i Kluczowe Cechy

Rozdzielnica stojąca FR24E1 o stopniu ochrony IP55 i wymiarach 1050 x 1850 x 275 mm (wys. x szer. x głęb.) – solidna obudowa do rozdziału energii elektrycznej w obiektach przemysłowych, handlowych i użyteczności publicznej. Cokół o wysokości 100 mm podnosi konstrukcję, ułatwiając prowadzenie kabli i chroniąc dolną część szafy przed wilgocią. Kompaktowa głębokość 275 mm pozwala na montaż w pomieszczeniach o ograniczonej przestrzeni, a wysoka sztywność konstrukcji zapewnia stabilność nawet przy pełnym wyposażeniu.

• Stopień ochrony IP55: skuteczna ochrona przed wnikaniem pyłu oraz bryzgami wody – rozdzielnica sprawdza się w halach produkcyjnych, warsztatach i na zewnątrz pod zadaszeniem.
• Wymiary 1050 x 1850 x 275 mm: duża pojemność pozwalająca na zabudowę wielu aparatów modułowych, styczników, przekaźników oraz listew zaciskowych.
• Cokół 100 mm w zestawie: podwyższenie ułatwia doprowadzenie kabli od dołu, skraca promień gięcia przewodów i ogranicza ryzyko zalania podstawy.
• Konstrukcja stojąca (wolnostojąca): montaż bez kotwienia w ścianie – możliwość swobodnego ustawienia w dowolnym miejscu, łatwy dostęp od frontu i z boków.
• Uniwersalna budowa: obudowa przystosowana do montażu szyn TH35 (szyna DIN) oraz płyt montażowych – elastyczność aranżacji wnętrza zgodnie z indywidualnymi potrzebami instalacji.

Zgodność z Normami

Rozdzielnica FR24E1 została zaprojektowana zgodnie z europejskimi standardami dla obudów elektrycznych. Posiada certyfikację CE, potwierdzającą spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP55 jest zgodny z normą IEC/EN 60529.

Zastosowanie

Rozdzielnica stojąca FR24E1 przeznaczona jest do rozdziału energii elektrycznej oraz zabudowy aparatury sterującej, łączeniowej i zabezpieczającej. Sprawdza się w obiektach, gdzie wymagana jest duża liczba pól aparatury oraz łatwy dostęp do instalacji.

• Rozdział energii w halach przemysłowych, magazynach i warsztatach – centralne punkty zasilania maszyn i linii produkcyjnych.
• Instalacje w budynkach użyteczności publicznej (szkoły, biurowce, hale sportowe) – bezpieczne rozmieszczenie zabezpieczeń i sterowania.
• Obiekty infrastrukturalne (stacje uzdatniania wody, parkingi, oświetlenie zewnętrzne) – odporna na kurz i wilgoć obudowa IP55.
• Zastosowanie jako szafa sterownicza w małych i średnich systemach automatyki – miejsce na PLC, przekaźniki, styczniki i zasilacze.

Wskazówki Montażowe

Montaż, podłączenie oraz jakiekolwiek prace wewnątrz rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Przed przystąpieniem do instalacji należy sprawdzić stan obudowy, zamków i uszczelek. Szafę ustawić na równej, stabilnej powierzchni, a cokół trwale przymocować do podłoża (w zależności od warunków). Przekroje przewodów należy dobrać zgodnie z obowiązującymi normami i prądem obciążenia. Moment dokręcania połączeń śrubowych stosować według dokumentacji producenta zamontowanych aparatów. Zaleca się pozostawienie odpowiedniego odstępu od ścian dla cyrkulacji powietrza.

FAQ

• Jaki jest stopień ochrony rozdzielnicy FR24E1? Obudowa posiada stopień ochrony IP55 – jest pyłoszczelna oraz odporna na strugi wody (bryzgi z dowolnego kierunku). Nie jest natomiast przystosowana do długotrwałego zanurzenia.
• Czy rozdzielnica jest dostarczana pusta (bez aparatury)? Tak, FR24E1 to obudowa wraz z cokołem, bez wyposażenia wewnętrznego. Montaż szyn DIN, płyt montażowych, listew zaciskowych i aparatury należy wykonać samodzielnie.
• Jakie są wymiary całkowite z cokołem? Wysokość całkowita wynosi 1150 mm (1050 mm szafa + 100 mm cokół). Szerokość 1850 mm, głębokość 275 mm – są to wymiary zewnętrzne obudowy bez uwzględnienia uchwytów transportowych.
