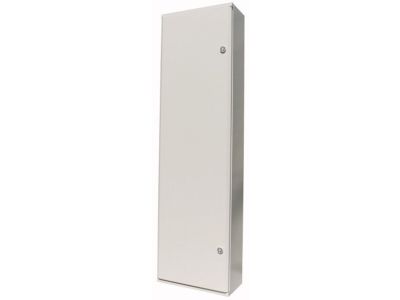

Rozdzielnica stojąca IP30, bez wyposażenia 1760x800x300mm (WxSxG), BP-F-800/17/3 Profi+ | 102059 Eaton

Opis i Kluczowe Cechy

Rozdzielnica stojąca EATON z serii Profi+ o oznaczeniu BP-F-800/17/3 to zaawansowane rozwiązanie konstrukcyjne dedykowane dla profesjonalnych systemów rozdziału energii elektrycznej. Produkt charakteryzuje się imponującymi wymiarami zewnętrznymi: wysokością 1760 mm, szerokością 800 mm oraz głębokością 300 mm, co zapewnia znaczną przestrzeń montażową dla aparatury modułowej oraz szyn zbiorczych. System Profi+ został zaprojektowany z myślą o prądach znamionowych sięgających aż 630 A, co czyni go idealnym wyborem dla rozdzielnic głównych i oddziałowych w obiektach komercyjnych oraz przemysłowych.

• Solidna konstrukcja: Wykonana z wysokiej jakości blachy stalowej, zapewniającej sztywność i trwałość mechaniczną.
• Stopień ochrony IP30: Skuteczna ochrona przed dostępem ciał obcych o średnicy powyżej 2,5 mm, optymalna do zastosowań wewnątrz budynków w suchych pomieszczeniach.
• Modułowość: Unikalna konstrukcja serii Profi+ umożliwia elastyczne łączenie rozdzielnic natynkowych zarówno w układzie szeregowym, jak i pionowym, co pozwala na niemal nieograniczoną rozbudowę systemu w miarę wzrostu zapotrzebowania na energię.
• Klasa ochronności I: Zapewnia wysoki poziom bezpieczeństwa dzięki skutecznemu systemowi uziemienia części przewodzących.

Zgodność z Normami

Rozdzielnica EATON BP-F-800/17/3 została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami europejskimi dotyczącymi zestawów rozdzielczych i sterowniczych niskiego napięcia. Spełnienie wymagań normy IEC/EN 62208 oraz IEC/EN 61439 gwarantuje pełne bezpieczeństwo eksploatacji, wytrzymałość na zwarcia oraz kompatybilność elektromagnetyczną. Produkt posiada certyfikację CE, co jest niezbędne przy odbiorach technicznych instalacji w obiektach użyteczności publicznej.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom prądowym, rozdzielnica znajduje szerokie zastosowanie w:

• Budownictwie przemysłowym: Jako centra sterowania maszynami i główne punkty rozdziału mocy w halach produkcyjnych.
• Obiektach biurowych: Do zasilania systemów klimatyzacji, oświetlenia oraz infrastruktury IT.
• Infrastrukturze użyteczności publicznej: W szpitalach, szkołach i centrach handlowych, gdzie wymagana jest niezawodność i przejrzystość instalacji.
• Systemach automatyki: Jako obudowa dla sterowników PLC, falowników i aparatury kontrolno-pomiarowej.

Wskazówki Montażowe

Montaż rozdzielnicy BP-F-800/17/3 powinien być przeprowadzony przez wykwalifikowany personel techniczny. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Ze względu na wysokość 1760 mm, należy zapewnić stabilne podłoże i odpowiednie zakotwienie rozdzielnicy do ściany lub fundamentu.
• Zarządzanie kablami: Wykorzystanie dedykowanych przepustów kablowych ułatwia wprowadzenie przewodów o dużych przekrojach i zachowanie odpowiedniego promienia gięcia.
• Moment dokręcania: Wszystkie połączenia śrubowe elementów konstrukcyjnych oraz szyn uziemiających powinny być dokręcone z momentem zgodnym z dokumentacją techniczną producenta, aby zapobiec przegrzewaniu się styków.
• Wentylacja: Przy montażu aparatury generującej duże ilości ciepła (np. falowniki), należy rozważyć zachowanie odpowiednich odstępów izolacyjnych lub zastosowanie aktywnego systemu chłodzenia.

FAQ

1. Czy rozdzielnica zawiera wyposażenie wewnętrzne?
Nie, model BP-F-800/17/3 jest dostarczany jako obudowa bez wyposażenia, co pozwala na pełną personalizację i dobór szyn montażowych oraz płyt montażowych pod konkretny projekt.

2. Czy można łączyć tę rozdzielnicę z innymi modelami serii Profi+?
Tak, system Profi+ jest w pełni modułowy. Konstrukcja pozwala na łączenie jednostek w pionie i poziomie, co ułatwia rozbudowę istniejących rozdzielni bez konieczności ich całkowitej wymiany.

3. Jaki jest maksymalny prąd znamionowy dla tej obudowy?
Obudowa jest przystosowana do pracy w systemach o prądzie znamionowym do 630 A, pod warunkiem zastosowania odpowiedniej aparatury i szyn zbiorczych.
