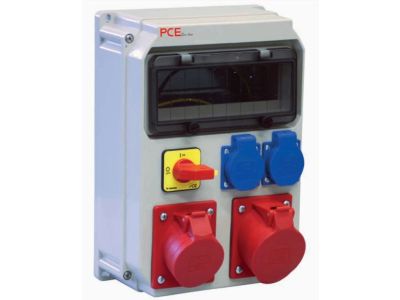

Rozdzielnica stacjonarna z tworzywa typ ECOline 32A/5P 16A/5P 2GS rozłącznik 0-1 IP54 bez zabezpieczeń | 90EKO003 PCE

Opis i Kluczowe Cechy

Rozdzielnica stacjonarna serii ECOline o numerze katalogowym 90EKO003 to zaawansowane rozwiązanie od renomowanego producenta PCE, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu najwyższych standardów jakościowych. Obudowa typu HEL charakteryzuje się stopniem ochrony IP54, co gwarantuje skuteczną barierę przed pyłem oraz bryzgami wody z dowolnego kierunku. Urządzenie zostało wyposażone w jedno okienko inspekcyjne o pojemności 10 modułów, co pozwala na przyszłą rozbudowę o niezbędną aparaturę modułową lub zabezpieczenia nadmiarowo-prądowe i różnicowoprądowe.

• Konfiguracja gniazd siłowych: Jedno gniazdo CEE 32A 5P (5-polowe) oraz jedno gniazdo CEE 16A 5P, oba pracujące pod napięciem znamionowym 400V, co umożliwia zasilanie maszyn o dużym poborze mocy.
• Gniazda ogólnego przeznaczenia: Dwa gniazda typu GS 16A 230V, idealne do podłączenia elektronarzędzi i urządzeń jednofazowych.
• Sterowanie: Zintegrowany rozłącznik 0-1 pozwalający na szybkie i bezpieczne odcięcie zasilania od odbiorników.
• System Vario: Zastosowanie złączki kablowej Vario znacząco ułatwia proces wprowadzania przewodów zasilających i przyspiesza prace instalacyjne.
• Oprzewodowanie: Kompletne oprzewodowanie wewnętrzne wykonane z dbałością o poprawność połączeń elektrycznych, gotowe do podłączenia pod sieć zasilającą.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi zestawów rozdzielczych i sterowniczych niskiego napięcia. Stopień ochrony IP54 potwierdza szczelność obudowy, co jest kluczowe dla bezpieczeństwa eksploatacji w trudnych warunkach środowiskowych. Zastosowane komponenty, w tym gniazda CEE oraz osprzęt łączeniowy, posiadają certyfikację gwarantującą długowieczność i niezawodność styków elektrycznych.

Zastosowanie

Rozdzielnica ECOline 90EKO003 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budowlanym. Dzięki swojej uniwersalnej konstrukcji i odporności na czynniki zewnętrzne, doskonale sprawdza się w:

• Halach produkcyjnych i warsztatach mechanicznych jako punkt poboru energii dla maszyn stacjonarnych i przenośnych.
• Placach budowy, gdzie wymagana jest mobilność i odporność na zapylenie.
• Garażach i zapleczach technicznych obiektów komercyjnych.
• Instalacjach zewnętrznych pod zadaszeniem, chroniąc osprzęt przed wilgocią.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka. Obudowa typu HEL jest przystosowana do montażu natynkowego na pionowych powierzchniach. Podczas instalacji należy zwrócić uwagę na odpowiednie uszczelnienie dławnic kablowych, aby zachować deklarowany stopień ochrony IP54. Dzięki 10-modułowemu okienku inspekcyjnemu, instalator ma możliwość łatwego montażu szyny DIN i osadzenia dodatkowych zabezpieczeń, dopasowanych do charakterystyki obciążenia podłączonych urządzeń. Zaleca się regularną kontrolę momentu dokręcania zacisków śrubowych w celu uniknięcia przegrzewania się styków.

FAQ

• Czy rozdzielnica posiada wbudowane zabezpieczenia nadmiarowo-prądowe? Nie, model ten jest dostarczany bez fabrycznych zabezpieczeń, co daje instalatorowi pełną swobodę w doborze wyłączników nadprądowych (MCB) i różnicowoprądowych (RCD) wewnątrz 10-modułowej przestrzeni inspekcyjnej.
• Czy produkt nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP54 pozwala na montaż na zewnątrz budynków, jednak zaleca się unikanie bezpośredniego wystawienia na ekstremalne warunki atmosferyczne bez dodatkowego zadaszenia.
• Jakie jest maksymalne napięcie pracy dla gniazd CEE? Gniazda CEE 32A 5P oraz 16A 5P są przeznaczone do pracy w sieciach trójfazowych o napięciu znamionowym 400V.
