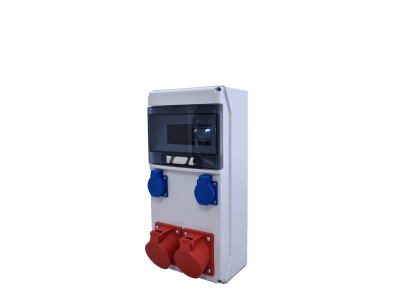

Rozdzielnica stacjonarna z tworzywa Star 9M WY:32/5 16/5 2GS IP54 bez zabezpieczeń | 9016830W PCE

Opis i Kluczowe Cechy

Rozdzielnica stacjonarna serii Star 9M od renomowanego producenta PCE to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się kompaktową, a zarazem niezwykle wytrzymałą obudową wykonaną z wysokiej jakości tworzywa sztucznego, które wykazuje wysoką odporność na uszkodzenia mechaniczne oraz czynniki atmosferyczne. Stopień ochrony IP54 zapewnia skuteczną barierę przed pyłem oraz bryzgami wody z dowolnego kierunku, co czyni ją idealnym wyborem do pracy w wymagających warunkach przemysłowych i warsztatowych.

• Konfiguracja gniazd: Rozdzielnica została wyposażona w jedno gniazdo siłowe 32A 5P (400V), jedno gniazdo siłowe 16A 5P (400V) oraz dwa gniazda standardowe 2GS (230V), co pozwala na jednoczesne zasilanie zróżnicowanego parku maszynowego.
• Modułowość: Okienko inspekcyjne na 9 modułów (9M) umożliwia łatwy montaż aparatury modułowej, takiej jak wyłączniki nadmiarowoprądowe czy różnicowoprądowe, dostosowane do indywidualnych potrzeb instalacji.
• Bezpieczeństwo: Wersja bez fabrycznych zabezpieczeń daje instalatorowi pełną swobodę w doborze charakterystyki wyzwalania i prądów znamionowych aparatury zabezpieczającej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi zestawów rozdzielczych i sterowniczych niskiego napięcia. Zastosowane materiały izolacyjne oraz komponenty stykowe spełniają wymogi bezpieczeństwa elektrycznego, co potwierdza deklaracja zgodności CE. Wysoka jakość wykonania gwarantuje długotrwałą eksploatację bez ryzyka przegrzania styków czy degradacji obudowy pod wpływem promieniowania UV.

Zastosowanie

Rozdzielnica stacjonarna Star 9M znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach wymagających niezawodnego punktu poboru mocy. Jest niezastąpiona w halach produkcyjnych, warsztatach mechanicznych, na placach budowy jako punkt zasilania elektronarzędzi oraz w obiektach magazynowych. Dzięki możliwości montażu naściennego, stanowi stabilny element infrastruktury elektroenergetycznej, pozwalający na bezpieczne podłączenie zarówno urządzeń trójfazowych, jak i jednofazowych.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić szczególną uwagę na:

• Wprowadzenie przewodów: Należy zastosować odpowiednie dławnice kablowe, aby zachować deklarowany stopień ochrony IP54.
• Moment dokręcania: Wszystkie połączenia śrubowe wewnątrz rozdzielnicy oraz na zaciskach gniazd powinny być dokręcone z odpowiednim momentem, aby zapobiec luzom i wzrostowi rezystancji przejścia.
• Dobór zabezpieczeń: Ze względu na brak fabrycznych zabezpieczeń, należy dobrać wyłączniki o prądzie znamionowym nieprzekraczającym obciążalności gniazd (odpowiednio 32A i 16A) oraz uwzględnić selektywność zabezpieczeń w rozdzielni głównej.

FAQ

• Czy rozdzielnica posiada okablowanie wewnętrzne? Tak, rozdzielnica jest wstępnie okablowana, co znacznie skraca czas montażu końcowego i podłączenia do sieci zasilającej.
• Czy można zamontować w niej licznik energii? Tak, szyna DIN o szerokości 9 modułów pozwala na montaż licznika energii montowanego na szynę, o ile zmieści się on wraz z wymaganymi zabezpieczeniami.
• Jaki jest zakres temperatur pracy? Obudowy PCE serii Star są przystosowane do pracy w szerokim zakresie temperatur, typowo od -25°C do +40°C, co pozwala na ich użytkowanie w nieogrzewanych halach i wiatach.
