Rozdzielnica stacjonarna z tworzywa Star 12M WY:32/5 16/5 2GS IP54 bez zabezpieczeń | 9023001W PCE

Alternatywny kod produktu: 5902082051510

Opis i Kluczowe Cechy

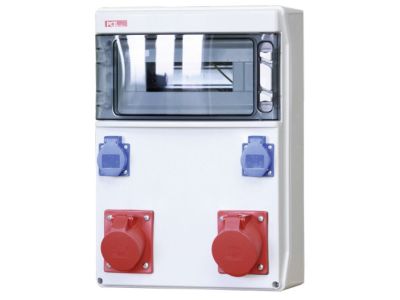

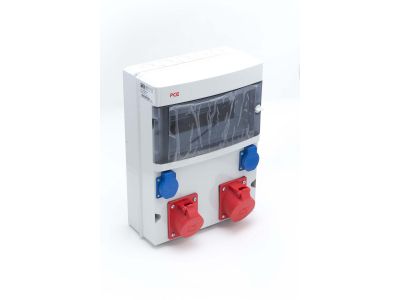

Rozdzielnica stacjonarna z tworzywa sztucznego Star 12M (symbol 9023001W) przeznaczona jest do zasilania i zabezpieczania przenośnych narzędzi oraz urządzeń elektrycznych, szczególnie tam, gdzie wymagane jest wyprowadzenie gniazd wtyczkowych w warunkach przemysłowych lub budowlanych. Model wyposażono w dwa gniazda CEE: 32A 5-biegunowe oraz 16A 5-biegunowe, co umożliwia jednoczesne podłączenie odbiorników o różnym zapotrzebowaniu prądowym. Stopień ochrony IP54 zapewnia skuteczną odporność na pył i bryzgi wody, gwarantując niezawodną pracę w trudnym środowisku.

• Gniazdo 32 A / 5P (CEE): umożliwia podłączenie urządzeń o dużym poborze mocy, np. spawarek lub kompresorów, bez ryzyka przeciążenia styków.
• Gniazdo 16 A / 5P (CEE): dedykowane do narzędzi i maszyn o standardowym zapotrzebowaniu prądowym, zapewniając elastyczność w codziennych pracach.
• Stopień ochrony IP54: zabezpiecza wnętrze przed wnikaniem pyłu i wody, co pozwala na bezpieczną eksploatację na zewnątrz i w zapylonych halach produkcyjnych.
• Obudowa z tworzywa sztucznego: lekka, odporna na korozję i łatwa w montażu, nie wymaga konserwacji nawet w wilgotnym otoczeniu.
• Konstrukcja bez zabezpieczeń: umożliwia dowolne skonfigurowanie układu ochrony (wyłączniki nadprądowe, różnicowoprądowe) zgodnie z potrzebami instalacji – rozdzielnica pełni rolę obudowy rozdzielczej.

Zgodność z Normami

Rozdzielnica została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozdzielnica stacjonarna Star 12M sprawdza się wszędzie tam, gdzie konieczne jest bezpieczne wyprowadzenie gniazd zasilających dla urządzeń przenośnych. Doskonale nadaje się do:

• Zasilania narzędzi elektrycznych na budowach i remontach – spawarki, piły, młoty udarowe.
• Doprowadzenia energii do maszyn w halach produkcyjnych i warsztatach.
• Zastosowań w infrastrukturze tymczasowej, np. na imprezach plenerowych, targach, w namiotach wystawienniczych.
• Wyposażenia przyczep serwisowych, agregatów prądotwórczych oraz miejsc pracy w terenie wymagających odporności na warunki atmosferyczne.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Obudowę mocuje się do ściany za pomocą odpowiednich kołków rozporowych przez otwory montażowe (brak w zestawie). Przyłącza przewodów wykonać zgodnie z dokumentacją producenta – moment dokręcania zacisków oraz przekroje przewodów należy dobrać do prądu znamionowego obwodu i obowiązujących norm. Zaleca się stosowanie przewodów o przekroju co najmniej 2,5 mm² dla obwodu 16 A i 6 mm² dla obwodu 32 A. Po podłączeniu sprawdzić skuteczność ochrony przeciwporażeniowej (samoczynne wyłączenie zasilania).

FAQ

• Czy rozdzielnica jest wyposażona w zabezpieczenia różnicowoprądowe lub nadprądowe? Nie, model 9023001W dostarczany jest jako obudowa bez zabezpieczeń. Umożliwia to swobodny dobór wyłączników w zależności od charakterystyki odbiorników i wymogów instalacji. Należy je dobrać i zamontować oddzielnie.
• Jaki typ gniazd zastosowano w rozdzielnicy? Wbudowano dwa gniazda zgodne ze standardem CEE: jedno 32 A 5-biegunowe (5P) i jedno 16 A 5-biegunowe (5P). Są one przeznaczone do wtyków o odpowiednim prądzie i liczbie bolców, typowych dla urządzeń przemysłowych i budowlanych.
• Jaki stopień ochrony posiada rozdzielnica? Deklarowany stopień ochrony to IP54, co oznacza pyłoszczelność (ochrona przed osadzaniem się pyłu) oraz ochronę przed bryzgami wody padającymi z dowolnego kierunku. Rozdzielnica może być instalowana na zewnątrz w warunkach atmosferycznych, pod warunkiem że nie jest zanurzana.
