Rozdzielnica RWN 4X12 drzwi transparentne | 602424 Legrand

Opis i Kluczowe Cechy

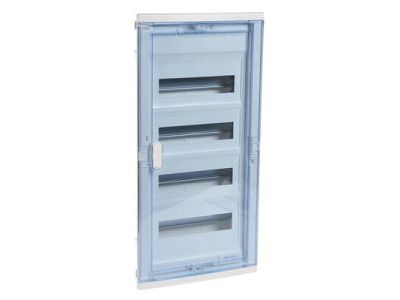

Rozdzielnica serii RWN o symbolu 602424 (RWN 4x12 drzwi transparentne) to izolacyjna obudowa rozdzielcza przeznaczona do montażu w instalacjach elektrycznych. Dzięki czterem rzędom i pojemności 12 modułów w każdym rzędzie (z dodatkowym miejscem na jeden moduł) zapewnia elastyczną aranżację aparatury modułowej. Stopień ochrony IP40 chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, a odporność na uderzenia mechaniczne IK07 gwarantuje wytrzymałość w warunkach eksploatacji. Drzwi transparentne umożliwiają szybki podgląd stanu zabezpieczeń bez otwierania obudowy.

• Stopień ochrony IP40 (IK07): Skuteczna ochrona przed pyłem i ciałami stałymi o średnicy >1 mm oraz przed uderzeniami mechanicznymi, co zwiększa bezpieczeństwo i trwałość instalacji.
• II klasa ochronności: Podwójna izolacja eliminuje konieczność stosowania dodatkowego uziemienia, upraszczając montaż i zapewniając ochronę przed porażeniem.
• Cztery rzędy po 12+1 modułów 17,5 mm: Duża pojemność ułatwia rozbudowę i dopasowanie do potrzeb konkretnej instalacji – od prostych obwodów po złożone sterowanie.
• Listwy przyłączeniowe N+PE: Umożliwiają szybkie i bezpieczne podłączenie przewodów neutralnych i ochronnych, redukując czas montażu i ryzyko błędów.
• Drzwi transparentne: Umożliwiają wizualną kontrolę elementów wewnątrz rozdzielnicy bez konieczności otwierania, co podnosi komfort serwisowania.

Zgodność z Normami

Rozdzielnica RWN spełnia wymagania normy PN-EN 60439-3 dotyczącej rozdzielnic instalacyjnych. Posiada stopień ochrony IP40 oraz odporność na uderzenia mechaniczne IK07. Obudowa wykonana jest w II klasie ochronności, co potwierdza jej izolacyjny charakter – nie wymaga podłączenia przewodu ochronnego. Produkt opatrzony jest deklaracją zgodności CE.

Zastosowanie

Rozdzielnica RWN 4x12 drzwi transparentne przeznaczona jest do stosowania w instalacjach elektrycznych niskiego napięcia w budynkach mieszkalnych, biurowych i użyteczności publicznej. Sprawdza się zarówno w sieciach jednofazowych, jak i trójfazowych, umożliwiając montaż aparatury modułowej w układzie rozdzielczym.

• Główna rozdzielnica mieszkaniowa z zabezpieczeniami nadprądowymi, różnicowoprądowymi i przeciwprzepięciowymi.
• Podrozdzielnice w biurach, sklepach lub małych zakładach usługowych.
• Instalacje tymczasowe na budowach lub w obiektach wymagających szybkiego przeglądu bez otwierania obudowy (transparentne drzwi).
• Węzły łączeniowe systemów automatyki budynkowej (sterowanie oświetleniem, roletami, ogrzewaniem).

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (co najmniej grupa G1) i odpowiednią wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym włączeniem. Rozdzielnica przeznaczona jest do montażu na ścianie (natynkowego) lub w przygotowanym otworze (podtynkowego). Aparaturę montuje się na szynach TH35 (DIN) wewnątrz obudowy. Przekroje przewodów należy dobrać zgodnie z wartościami prądów obciążenia wynikającymi z projektu instalacji. Listwy N+PE znajdujące się w wyposażeniu ułatwiają podłączenie przewodów neutralnych i ochronnych. Moment dokręcania zacisków listew i aparatury – zgodnie z dokumentacją producenta. Po zakończeniu montażu zaleca się sprawdzenie ciągłości przewodów ochronnych oraz wykonanie pomiarów izolacji.

FAQ

• Czy drzwi transparentne są wykonywane z poliwęglanu czy szkła? Drzwi wykonane są z tworzywa izolacyjnego o grubości 12/19 mm (podano w dokumentacji) – materiał zapewnia wytrzymałość mechaniczną i przejrzystość umożliwiającą łatwy podgląd stanu aparatury.
• Jaki stopień ochrony ma rozdzielnica? Rozdzielnica RWN 4x12 drzwi transparentne posiada stopień ochrony IP40 oraz odporność na uderzenia mechaniczne IK07. Oznacza to ochronę przed ciałami stałymi >1 mm i uderzeniami o energii 2 J – wystarczającą dla typowych warunków wewnątrz budynków.
• Czy rozdzielnica jest przystosowana do montażu listew modułowych i liczników? Tak, wewnątrz znajdują się szyny DIN TH35 umożliwiające instalację aparatury modułowej. W obudowie przewidziano również miejsce na listwy przyłączeniowe N+PE (dołączone). Liczniki, jeśli ich szerokość nie przekracza 12 modułów w rzędzie, mogą być montowane bezpośrednio na szynie.
