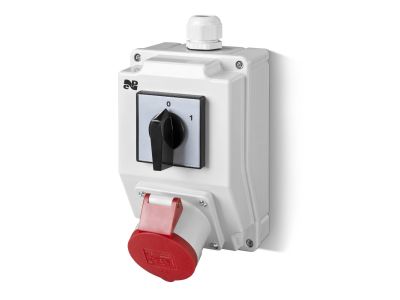

Rozdzielnica RS-Z wyłącznik 0-1, 3P+N+Z 32A | 6274-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica siłowa RS-Z (symbol 6274-00) z wyłącznikiem 0-1 w konfiguracji 3P+N+Z o prądzie znamionowym 32 A i napięciu 400 V zapewnia bezpieczne rozdział energii w obwodach siłowych. Dzięki stopniowi ochrony IP65 (w zależności od zainstalowanych gniazd) oraz odporności na uderzenia IK08 sprawdza się w wymagających warunkach przemysłowych i zewnętrznych. Szeroki zakres temperatur pracy od -20°C do +70°C gwarantuje niezawodność nawet w ekstremalnym otoczeniu.

• Napięcie znamionowe 400 V: umożliwia zasilanie odbiorników trójfazowych o znacznym zapotrzebowaniu mocy przy zachowaniu bezpieczeństwa instalacji.
• Stopień ochrony IP65: odporność na wniknięcie pyłu i strug wody – idealna do lokalizacji narażonych na wilgoć, kurz lub opady.
• Odporność na uderzenia IK08: wytrzymałość na mechaniczne uszkodzenia chroni wnętrze przed przypadkowymi uderzeniami podczas eksploatacji.
• Zakres temperatur pracy -20°C do +70°C: stabilna praca w trudnych warunkach klimatycznych, zarówno na mrozie, jak i w wysokiej temperaturze otoczenia.
• Zaciski śrubowe N/PE w wyposażeniu: ułatwiają podłączenie przewodów neutralnego i ochronnego, zapewniając prawidłowe uziemienie i ciągłość ochrony.
• Osłabienia ułatwiające precyzyjne docięcie otworów na przewody: usprawniają i przyspieszają montaż, redukując ryzyko błędów przy wprowadzaniu kabli.

Zgodność z Normami

Rozdzielnica siłowa RS-Z została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada oznaczenie CE. Gwarantuje to spełnienie podstawowych wymogów dotyczących ochrony przeciwporażeniowej, odporności mechanicznej i szczelności. Montaż i użytkowanie zgodne z dokumentacją techniczną zapewniają bezpieczną eksploatację w instalacjach przemysłowych i budynkowych.

Zastosowanie

Rozdzielnica RS-Z z wyłącznikiem 0-1 3P+N+Z przeznaczona jest do rozdzielania energii elektrycznej w obwodach trójfazowych. Dzięki wytrzymałej obudowie IP65/IK08 znajduje zastosowanie w miejscach o podwyższonej wilgotności, zapyleniu lub ryzyku uderzeń.

• Zasilanie i zabezpieczenie maszyn produkcyjnych w halach przemysłowych, warsztatach i magazynach.
• Rozdział energii w instalacjach tymczasowych na budowach, w halach wystawowych i na zewnątrz obiektów.
• Podłączenie odbiorników siłowych w rolnictwie, stacjach uzdatniania wody, infrastrukturze komunalnej.
• Zastosowanie w automatyce budynkowej do sterowania urządzeniami HVAC, pompami, wentylacją oraz innymi odbiornikami trójfazowymi.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozdzielnicę należy zamocować na stabilnym podłożu (np. ścianie) zgodnie z wytycznymi producenta. Przekroje przewodów dobierz do prądu znamionowego (32 A) oraz warunków instalacji. Zaciski śrubowe dokręcaj momentem podanym w dokumentacji technicznej – zbyt słabe lub zbyt mocne dokręcenie może pogorszyć jakość połączenia. Wykorzystaj przygotowane osłabienia do precyzyjnego wycięcia otworów na przewody, zachowując szczelność obudowy.

FAQ

• Czy rozdzielnica RS-Z jest przystosowana do pracy w strefach mokrych? Tak, stopień ochrony IP65 (w zależności od zainstalowanych gniazd) zapewnia odporność na strugi wody i pył, co umożliwia montaż w miejscach narażonych na wilgoć (np. myjnie, hale produkcyjne z mokrymi procesami).
• Jaką odporność mechaniczną ma obudowa? Obudowa spełnia wymagania odporności na uderzenia IK08, co gwarantuje wytrzymałość na energię uderzenia 5 J – chroni wnętrze przed skutkami przypadkowych uderzeń.
• Czy wyłącznik 0-1 nadaje się do przełączania pod obciążeniem? Wyłącznik 0-1 w tej rozdzielnicy służy do bezpiecznego odłączania napięcia w przypadku braku obciążenia lub podczas prac konserwacyjnych. Jego podstawowym zadaniem jest zapewnienie widocznej przerwy izolacyjnej. Nie jest przeznaczony do częstego łączenia dużych prądów roboczych – w takich zastosowaniach należy stosować odpowiednie styczniki.
