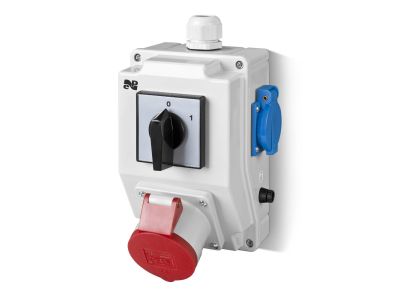

Rozdzielnica RS-Z WYŁ.0-1, 3P+N+Z 32A, 2P+Z 230V | 6275-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica siłowa RS-Z z wyłącznikiem 0-1 (symbol 6275-00) przeznaczona do montażu w instalacjach przemysłowych i budynkowych. Model oferuje konfigurację 3P+N+Z 32A oraz 2P+Z 230V, co pozwala na elastyczne zasilanie odbiorników jednofazowych i trójfazowych. Obudowa o napięciu znamionowym 400V zapewnia bezpieczną pracę w standardowych sieciach niskiego napięcia. Szerokość modułu nie została podana w danych producenta – szczegóły dostępne w dokumentacji technicznej.

• Stopień ochrony IP65 (w zależności od gniazd): Skuteczna ochrona przed pyłem i strugami wody – urządzenie nadaje się do montażu w miejscach narażonych na wilgoć i zapylenie, przy zachowaniu odpowiednich gniazd.
• Odporność na uderzenia IK08: Wytrzymała obudowa zabezpiecza elementy wewnętrzne przed uszkodzeniami mechanicznymi, np. w halach produkcyjnych.
• Zakres temperatur pracy od minus 20°C do plus 70°C: Stabilne działanie w ekstremalnych warunkach termicznych – zarówno w mroźnych magazynach, jak i gorących serwerowniach.
• Zaciski śrubowe N/PE na wyposażeniu: Ułatwiają szybkie i pewne podłączenie przewodów neutralnych oraz ochronnych, skracając czas montażu.
• Osłabienia umożliwiające precyzyjne docięcie otworów na przewody: Elastyczność w prowadzeniu instalacji – możliwość dopasowania wprowadzeń do istniejących tras kablowych bez konieczności stosowania dodatkowych przepustów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony znakiem CE. Szczegółowe numery norm nie zostały podane w dokumentacji producenta – zaleca się weryfikację z deklaracją zgodności dostarczoną z urządzeniem. Prawidłowy montaż zgodny z przeznaczeniem gwarantuje bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Rozdzielnica RS-Z dedykowana jest do rozdziału energii oraz sterowania odbiornikami w instalacjach przemysłowych i budynkowych. Dzięki konfiguracji 3P+N+Z 32A oraz 2P+Z 230V sprawdzi się w wielu scenariuszach.

• Zasilanie i zabezpieczenie obwodów trójfazowych (silniki, maszyny, agregaty) do 32 A.
• Zasilanie obwodów jednofazowych 230 V z wydzieloną ziemią na wyjściu 2P+Z.
• Montaż w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, magazynowych i komercyjnych.
• Wykorzystanie w automatyce budynkowej do sterowania oświetleniem, wentylacją lub innymi odbiornikami wymagającymi ręcznego wyłącznika 0-1.

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy może być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (zalecane 4 mm² dla 32 A w miedzi, zależnie od długości trasy). Zaciski śrubowe dokręcaj momentem podanym w dokumentacji producenta. Osłabione pola w obudowie umożliwiają docięcie otworów na przewody – używaj odpowiednich narzędzi i nie uszkadzaj powłoki ochronnej. Pamiętaj o zachowaniu stopnia ochrony IP65 – stosuj wyłącznie gniazda i przepusty dedykowane do tego modelu.

FAQ

• Jaki jest stopień ochrony tej rozdzielnicy? Obudowa ma deklarowany stopień ochrony IP65, jednak jest on uzależniony od rodzaju zainstalowanych gniazd i przepustów. Przy poprawnym montażu wszystkich akcesoriów IP65 jest osiągnięte. Brak danych o IP przy standardowych zaślepkach – prosimy o zapoznanie się z instrukcją.
• Czy rozdzielnica jest odporna na uderzenia? Tak, posiada klasę odporności na uderzenia IK08, co oznacza zdolność do wytrzymania uderzenia energią 5 J (np. upadku narzędzia z wysokości).
• Jaki zakres temperatur pracy może wytrzymać obudowa? Producent podaje zakres od minus 20°C do plus 70°C. Dzięki temu rozdzielnica nadaje się do montażu na zewnątrz w strefach klimatu umiarkowanego oraz w pomieszczeniach o podwyższonej temperaturze.
