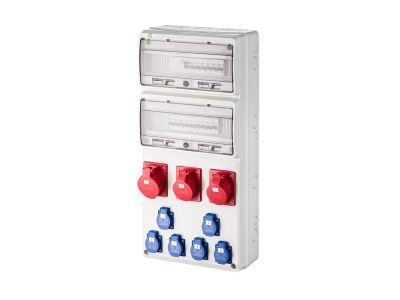

Rozdzielnica RS 2/32M 6x2P+Z,2x3P+N+Z 16A,3P+N+Z32A,6xB16,1x40/4/003,1xB32/3,2xB16/3 IP44, szara | 6257-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica siłowa RS 2/32M o symbolu 6257-01 to kompletne, gotowe do montażu rozwiązanie do rozdziału energii w instalacjach przemysłowych i budynkowych. Zaprojektowana na napięcie znamionowe 400 V, oferuje 32 moduły w dwóch rzędach, co zapewnia elastyczną konfigurację obwodów. Stopień ochrony IP44 chroni przed bryzgami i ciałami stałymi o średnicy powyżej 1 mm, a odporność mechaniczna IK08 gwarantuje wytrzymałość na uderzenia do 5 J – idealna w wymagających warunkach.

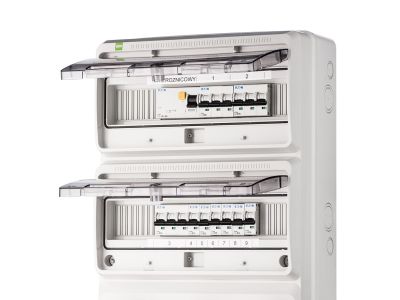

• Konfiguracja wyjściowa: W zestawie 6 zabezpieczeń nadprądowych B16 (1-biegunowych), 1 wyłącznik B32/3, 2 wyłączniki B16/3 oraz wyłącznik różnicowoprądowy 40/4/003 (40 A, 4-biegunowy, 30 mA) – gotowa do podłączenia bez dodatkowej kompletacji.
• Zaciski N/PE na wyposażeniu: Ułatwiają szybki i pewny montaż przewodów neutralnych i ochronnych, eliminując konieczność dokupowania dodatkowych listew.
• Osłabienia do docięcia otworów: Precyzyjnie zaznaczone miejsca pozwalają na łatwe wprowadzenie przewodów bez konieczności wiercenia, zachowując integralność obudowy.
• Szeroki zakres temperatur pracy: Od -20°C do +70°C umożliwia zastosowanie w nieogrzewanych pomieszczeniach, halach produkcyjnych czy na zewnątrz pod zadaszeniem (IP44).
• Wysoka niezawodność mechaniczna: Obudowa o odporności IK08 zabezpiecza aparaturę przed przypadkowymi uderzeniami, np. podczas prac konserwacyjnych.

Zgodność z Normami

Rozdzielnica RS 2/32M została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa i standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i niskonapięciowej. Producent deklaruje zgodność z normami dotyczącymi rozdzielnic niskiego napięcia (w tym ochrony przed porażeniem i zwarciem).

Zastosowanie

Dzięki zintegrowanym zabezpieczeniom nadprądowym i różnicowoprądowym, rozdzielnica idealnie nadaje się do zasilania i ochrony odbiorników w obiektach mieszkalnych, usługowych i przemysłowych.

• Rozdział energii w małych i średnich instalacjach – 6 obwodów 1‑fazowych (B16) i 2 obwody 3‑fazowe (B16/3) do gniazd i odbiorników siłowych.
• Zasilanie urządzeń wymagających ochrony różnicowoprądowej – wyłącznik 40/4/003 zabezpiecza przed skutkami uszkodzenia izolacji w obwodach 3‑fazowych.
• Zastosowanie w warsztatach, garażach, halach magazynowych – odporność na uderzenia (IK08) i stopień ochrony IP44 chronią w środowisku zanieczyszczonym lub wilgotnym.
• Jako rozdzielnica podlicznikowa lub dla maszyn – dwa obwody 3P+N+Z 16A i jeden 3P+N+Z 32A przygotowane pod konkretne obciążenia.

Wskazówki Montażowe

Montaż rozdzielnicy może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Rozdzielnicę mocuje się do ściany lub konstrukcji za pomocą uchwytów (w zestawie). Przewody wprowadza się przez osłabienia – należy je precyzyjnie dociąć narzędziem. Zaciski N i PE są gotowe do podłączenia; moment dokręcania śrub należy stosować zgodnie z danymi producenta (zwykle 1,2–1,5 Nm). Przekrój przewodów doprowadzających dobrać do prądu znamionowego zabezpieczenia głównego (np. 32 A – min. 6 mm² Cu). Obudowę można uziemić przez zewnętrzną szynę PE.

FAQ

• Jaki stopień ochrony ma rozdzielnica? Rozdzielnica posiada stopień ochrony IP44 – chroni przed ciałami stałymi o średnicy >1 mm oraz przed bryzgami wody z dowolnego kierunku. Nie jest wodoszczelna, dlatego nie należy instalować jej w miejscach narażonych na bezpośrednie zalewanie.
• Czy rozdzielnica jest kompletna i gotowa do podłączenia? Tak, w zestawie znajdują się wszystkie wymienione w nazwie wyłączniki nadprądowe (6xB16, 1xB32/3, 2xB16/3) oraz wyłącznik różnicowoprądowy 40/4/003. Dołożono również zaciski N/PE. Wystarczy doprowadzić zasilanie i rozdzielić obwody.
• Jakie zabezpieczenia przeciwzwarciowe są zamontowane? Standardowe wyłączniki nadprądowe o charakterystyce B (prąd znamionowy 16 A i 32 A) oraz wyłącznik różnicowoprądowy 40 A/30 mA. Chronią one przewody i odbiorniki przed skutkami przeciążenia i zwarcia, a także przed porażeniem w przypadku uszkodzenia izolacji.
