Rozdzielnica RS 10-MOD. 2x2P+Z, 3P+N+Z 32A | 6225-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

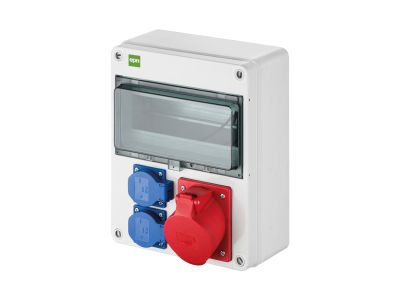

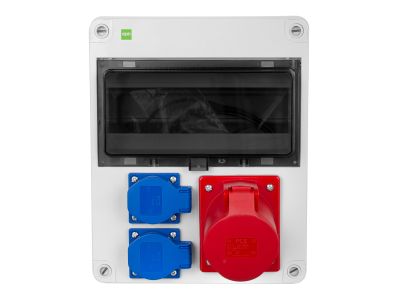

Rozdzielnica siłowa RS 10-MOD (symbol 6225-00) to kompaktowe urządzenie o szerokości 10 modułów, przeznaczone do dystrybucji energii w instalacjach o napięciu znamionowym 400 V i prądzie 32 A. Dzięki stopniowi ochrony IP65 oraz odporności na uderzenia IK08 zapewnia niezawodną pracę w wymagających warunkach środowiskowych. W zestawie znajdują się zaciski śrubowe N/PE, a precyzyjne osłabienia ułatwiają dopasowanie otworów na przewody.

• Napięcie znamionowe 400 V: umożliwia zasilanie obwodów trójfazowych w instalacjach przemysłowych.
• Prąd znamionowy 32 A: gwarantuje bezpieczną pracę przy obciążeniach typowych dla gniazd siłowych i odbiorników.
• Stopień ochrony IP65: odporność na pył i strugi wody – idealna do montażu na zewnątrz budynków, w halach i na budowach.
• Odporność na uderzenia IK08: wytrzymałość mechaniczna chroniąca przed przypadkowymi uszkodzeniami w trudnych warunkach.
• Zaciski śrubowe N/PE na wyposażeniu: ułatwiają podłączenie przewodów neutralnych i ochronnych bez konieczności zakupu dodatkowych akcesoriów.
• Zakres temperatur pracy -20°C do +70°C: zapewnia niezawodne działanie zarówno w mroźne zimy, jak i upalne lata.

Zgodność z Normami

Rozdzielnica RS 10-MOD spełnia wymagania europejskich norm dotyczących niskonapięciowego sprzętu rozdzielczego i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Rozdzielnica RS 10-MOD znajduje zastosowanie wszędzie tam, gdzie wymagana jest kompaktowa i odporna na warunki zewnętrzne dystrybucja energii elektrycznej. Sprawdza się w:

• Zasilaniu gniazd siłowych w warsztatach, halach produkcyjnych i magazynach.
• Dystrybucji energii do maszyn i urządzeń w przemyśle (obwody 3-fazowe 400 V).
• Instalacjach tymczasowych na budowach, gdzie konieczna jest odporność na wilgoć i pył (IP65).
• Rozdzielniach zewnętrznych, np. na farmach, stacjach paliw czy w ogrodach.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową. Moment dokręcania zacisków – według dokumentacji producenta. Przy wykonywaniu otworów na przewody należy skorzystać z fabrycznych osłabień, aby zachować szczelność obudowy na poziomie IP65.

FAQ

• Jaki jest stopień ochrony rozdzielnicy RS 10-MOD? Rozdzielnica posiada stopień ochrony IP65, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed strugami wody. Wartość ta dotyczy obudowy po prawidłowym zamknięciu i uszczelnieniu wszystkich przepustów.
• Czy rozdzielnica jest odporna na uszkodzenia mechaniczne? Tak, obudowa charakteryzuje się odpornością na uderzenia mechaniczną IK08, co zapewnia ochronę przed przypadkowymi uderzeniami w trudnych warunkach przemysłowych.
• Jakie przewody można podłączyć do zacisków N/PE? W zestawie znajdują się zaciski śrubowe N/PE, które umożliwiają podłączenie przewodów neutralnych i ochronnych o odpowiednim przekroju. Szczegółowe dane dotyczące dopuszczalnych przekrojów znajdują się w dokumentacji producenta.
