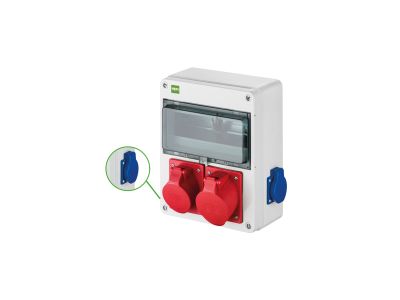

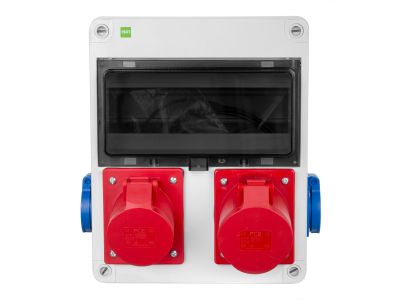

Rozdzielnica RS 10-MOD. 2x2P+Z, 3P+N+Z 16A, 3P+N+Z 32A | 6228-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica siłowa RS 10-MOD. (symbol 6228-00) to solidna obudowa o szerokości 10 modułów, zaprojektowana do rozdzielu energii w instalacjach przemysłowych i budowlanych. Wyposażona w zaciski śrubowe N/PE oraz konfigurację 2x2P+Z, 3P+N+Z 16A, 3P+N+Z 32A, zapewnia elastyczne podłączenie odbiorników trójfazowych. Napięcie znamionowe 400 V gwarantuje kompatybilność z typowymi sieciami nn, a stopień ochrony IP65 (przy prawidłowym montażu gniazd) umożliwia stosowanie w wilgotnym i zapylonym otoczeniu zewnętrznym.

• Napięcie znamionowe 400 V: uniwersalna praca z sieciami trójfazowymi, typowymi dla przemysłu i budownictwa.
• Odporność na uderzenia IK08: wytrzymałość mechaniczna chroni aparaturę przed przypadkowymi uszkodzeniami w trudnych warunkach.
• Stopień ochrony IP65 (zależny od zainstalowanych gniazd): ochrona przed pyłem i strugami wody, odpowiednia do montażu na zewnątrz lub w strefach wilgotnych.
• Zaciski śrubowe N/PE w komplecie: szybkie i pewne przyłączenie przewodów neutralnych oraz ochronnych, bez konieczności dokupowania akcesoriów.
• Osłabienia umożliwiające precyzyjne docięcie otworów na przewody: łatwe dopasowanie do rodzaju i średnicy kabli bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Rozdzielnica RS 10-MOD. została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymogi stawiane obudowom instalacji niskiego napięcia przeznaczonym do pracy w trudnych warunkach środowiskowych.

Zastosowanie

Dzięki wysokiej szczelności i odporności mechanicznej rozdzielnica znajduje zastosowanie w instalacjach wymagających niezawodnego rozdziału energii w miejscach narażonych na wilgoć, kurz i uderzenia.

• Zasilanie maszyn i urządzeń na halach produkcyjnych oraz warsztatach.
• Rozdzielenie obwodów siłowych na budowach i w infrastrukturze tymczasowej.
• Wykorzystanie jako rozdzielnica zewnętrzna w ogrodnictwie, rolnictwie i strefach wilgotnych (przy gniazdach o odpowiednim IP).
• Podłączenie odbiorników trójfazowych w garażach, magazynach i obiektach gospodarczych.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Obudowę montuj na równej, stabilnej powierzchni (np. ścianie) przy użyciu odpowiednich śrub i kołków. Wykorzystaj osłabienia do wykonania otworów wprowadzających przewody, zachowując promienie gięcia kabli. Przekroje przewodów dobierz do obciążenia zgodnie z obowiązującymi normami. Moment dokręcania zacisków śrubowych N/PE stosuj zgodnie z dokumentacją producenta. Po zmontowaniu gniazd sprawdź szczelność obudowy.

FAQ

• Czy rozdzielnica ma fabrycznie stopień ochrony IP65? Obudowa zapewnia klasę IP65 pod warunkiem zastosowania gniazd (wtyczek) o odpowiednim stopniu ochrony oraz prawidłowego zamknięcia pokrywy. W stanie pustym obudowa spełnia IP65, ale po wycięciu otworów i montażu gniazd szczelność zależy od ich jakości i montażu.
• Jaka jest odporność na uderzenia? Produkt posiada deklarowaną odporność IK08, co oznacza wytrzymałość na uderzenia o energii 5 J – chroni aparaturę przed przypadkowymi uderzeniami np. narzędziami czy pojeździkami.
• Czy w komplecie są zaciski N/PE? Tak, w zestawie znajdują się fabryczne zaciski śrubowe do przyłączenia przewodów neutralnych i ochronnych. Ułatwia to szybki montaż i zachowanie bezpieczeństwa.
