Rozdzielnica RS 10-MOD. 2x2P+Z, 2x3P+N+Z 32A | 6227-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

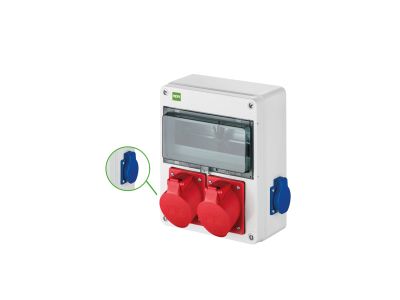

Rozdzielnica siłowa RS 10-MOD (symbol 6227-00) to urządzenie o prądzie znamionowym 32 A i napięciu 400 V, przeznaczone do dystrybucji energii w instalacjach przemysłowych i komercyjnych. Konstrukcja oferuje 10 modułów miejsca na osprzęt modułowy, co zapewnia elastyczną konfigurację zabezpieczeń i sterowania. Obudowa charakteryzuje się odpornością na warunki zewnętrzne i uszkodzenia mechaniczne.

• Prąd znamionowy 32 A: gwarantuje bezpieczne zasilanie obwodów o znacznym obciążeniu bez ryzyka przegrzania zacisków głównych.
• Napięcie znamionowe 400 V: umożliwia pracę w sieciach trójfazowych, typowych dla instalacji siłowych.
• Stopień ochrony IP65 (w zależności od zainstalowanych gniazd w zestawie): zapewnia odporność na pył oraz strugi wody, co pozwala na montaż w trudnych warunkach środowiskowych (np. w halach produkcyjnych, na zewnątrz).
• Odporność na uderzenia IK08: wytrzymała obudowa chroni wnętrze przed uszkodzeniami mechanicznymi, zwiększając niezawodność w eksploatacji.
• Zakres temperatur pracy od -20°C do +70°C: rozdzielnica zachowuje pełną funkcjonalność w ekstremalnych temperaturach, co rozszerza możliwości jej zastosowania.
• Zaciski śrubowe N/PE na wyposażeniu: ułatwiają szybkie i pewne podłączenie przewodów neutralnych i ochronnych, skracając czas montażu.
• Osłabienia umożliwiające precyzyjne docięcie otworów na przewody: pozwalają na dostosowanie wprowadzenia kabli bez konieczności użycia specjalistycznych narzędzi, co przyspiesza instalację.

Zgodność z Normami

Rozdzielnica RS 10-MOD spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, posiada certyfikat CE. Produkt jest zgodny z obowiązującymi normami europejskimi dotyczącymi rozdzielnic i obudów elektrycznych. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Rozdzielnica siłowa RS 10-MOD została zaprojektowana do dystrybucji energii elektrycznej w obiektach wymagających wysokiej odporności na warunki atmosferyczne i uszkodzenia. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz na zewnątrz.

• Zasilanie maszyn i urządzeń produkcyjnych w halach przemysłowych.
• Dystrybucja energii do oświetlenia zewnętrznego i wewnętrznego w magazynach i warsztatach.
• Podłączenie gniazd siłowych 3-fazowych w obiektach o podwyższonych wymaganiach ochrony.
• Praca jako rozdzielnica podrzędna w systemach rozległych instalacji elektrycznych.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozdzielnicę mocuj do podłoża (ściany, konstrukcji) za pomocą odpowiednich elementów montażowych (np. kołków rozporowych). Przewody podłączaj do zacisków śrubowych N/PE oraz do zacisków głównych, dobierając przekrój żył zgodnie z prądem obciążenia. Moment dokręcania śrub stosuj zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdź poprawność połączeń i ciągłość ochrony.

FAQ

• Jaki stopień ochrony ma rozdzielnica RS 10-MOD? Deklarowany stopień ochrony IP65 dotyczy rozdzielnicy wyposażonej w odpowiednie gniazda w zestawie. Bez tych gniazd obudowa może mieć niższy stopień ochrony – szczegóły znajdziesz w instrukcji produktu.
• Czy rozdzielnicę można montować na zewnątrz budynków? Tak, zakres temperatur pracy od -20°C do +70°C oraz stopień ochrony IP65 (w konfiguracji z gniazdami) pozwalają na stosowanie w warunkach zewnętrznych, np. na elewacjach, w wiatach czy na masztach.
• Czy w zestawie znajdują się gniazda wtykowe? W opisie produktu nie określono konkretnych gniazd – na wyposażeniu są zaciski śrubowe N/PE. W zależności od wersji zestawu gniazda mogą być dodane lub dostępne osobno. Prosimy o sprawdzenie karty katalogowej.
