Rozdzielnica RN 1x12 PE+N, IP40, dymny, Elegant | 2423-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

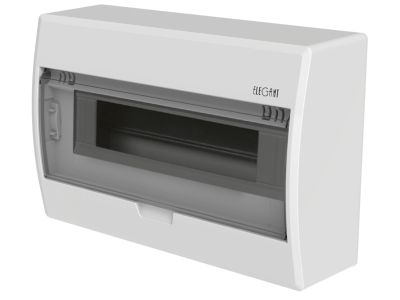

Rozdzielnica natynkowa RN 1x12 z serii Elegant, wyprodukowana przez renomowaną firmę Elektro-Plast Nasielsk, to profesjonalne rozwiązanie dedykowane do bezpiecznego montażu aparatury modułowej. Produkt charakteryzuje się jednorzędową konstrukcją, która pozwala na zabudowę do 12 modułów, co czyni go idealnym wyborem dla mniejszych instalacji elektrycznych. Obudowa została wykonana w II klasie izolacji, co zapewnia najwyższy poziom bezpieczeństwa użytkowania poprzez wyeliminowanie konieczności uziemiania samej obudowy.

• Stopień ochrony IP40: Gwarantuje skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem wewnątrz budynków mieszkalnych i biurowych.
• Transparentne drzwi dymne: Estetyczne wykończenie pozwala na szybką inspekcję stanu aparatury bez konieczności otwierania rozdzielnicy, jednocześnie chroniąc ją przed kurzem.

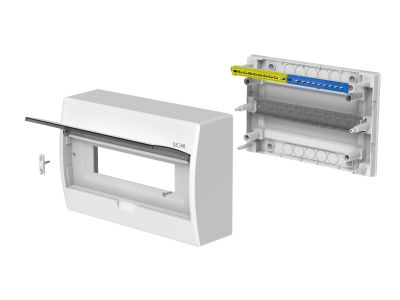

• Zintegrowane zaciski PE+N: W standardzie produkt wyposażony jest w listwy zaciskowe N 1x(6x10mm² + 8x16mm²) oraz PE 1x(6x10mm² + 8x16mm²), co umożliwia przejrzyste i bezpieczne zarządzanie przewodami ochronnymi i neutralnymi.
• Kompaktowe wymiary: Gabaryty 298x198x96 mm pozwalają na montaż w miejscach o ograniczonej przestrzeni.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co potwierdzają certyfikaty zgodności z:

• PN-EN 62208: Norma określająca ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych.
• PN-EN 60670-24: Norma dotycząca obudów i części obudów przeznaczonych do domowych i podobnych stałych instalacji elektrycznych.

Zastosowanie

Rozdzielnica RN 1x12 Elegant znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest to optymalny wybór dla:

• Mieszkań i domów jednorodzinnych: Jako główna lub pomocnicza tablica bezpiecznikowa.
• Małych biur: Do zabezpieczania obwodów gniazd wtykowych, oświetlenia oraz systemów klimatyzacji.
• Pomieszczeń gospodarczych: Gdzie wymagana jest estetyka połączona z funkcjonalnością natynkową.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na:

• Przygotowanie podłoża: Rozdzielnica przeznaczona jest do montażu natynkowego na płaskich powierzchniach pionowych.
• Zarządzanie przewodami: Wykorzystanie fabrycznych zacisków PE i N pozwala na zachowanie porządku wewnątrz obudowy, co ułatwia późniejszą konserwację. Przekroje zacisków (do 16mm²) pozwalają na stosowanie przewodów o dużym natężeniu prądu roboczego.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub na listwach zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.

FAQ

1. Czy rozdzielnica zawiera szynę DIN w zestawie?
Tak, rozdzielnica jest wyposażona w standardową szynę montażową TH35, umożliwiającą szybki montaż aparatury modułowej.

2. Czy drzwi można zamontować tak, aby otwierały się w drugą stronę?
Konstrukcja serii Elegant zazwyczaj pozwala na uniwersalny montaż drzwi, jednak należy to zweryfikować podczas osadzania pokrywy frontowej.

3. Jaki jest maksymalny przekrój przewodu, który można podłączyć do zacisków PE/N?
Zaciski obsługują przewody o przekroju do 16 mm², co pozwala na bezpieczne doprowadzenie zasilania głównego do rozdzielnicy.
