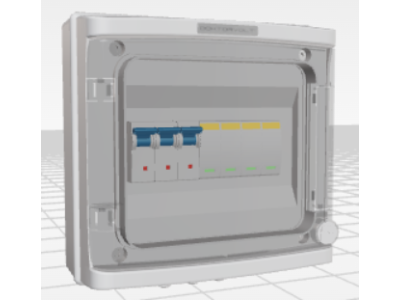

Rozdzielnica PV UV AC Doktorvolt do 18,0kW 3-fazowa 1xB25 3p 1x ochronnik T1+T2, zalecany kabel 5x6m | DV-1345-FOT Doktorvolt

Opis i Kluczowe Cechy

Rozdzielnica fotowoltaiczna AC marki Doktorvolt to zaawansowane rozwiązanie dedykowane do zabezpieczania instalacji fotowoltaicznych o mocy do 18,0 kW. Urządzenie zostało zaprojektowane z myślą o systemach trójfazowych, zapewniając kompleksową ochronę aparatury oraz odbiorników przed skutkami zwarć, przeciążeń oraz przepięć atmosferycznych i łączeniowych. Sercem układu jest wyłącznik nadprądowy o charakterystyce B i prądzie znamionowym 25A (3-biegunowy), który gwarantuje precyzyjne rozłączanie obwodu w sytuacjach awaryjnych. Dodatkowo, zintegrowany ogranicznik przepięć klasy T1+T2 (B+C) stanowi barierę ochronną najwyższej klasy, odprowadzając prądy udarowe i ograniczając napięcie do bezpiecznego poziomu. Obudowa charakteryzuje się wysoką odpornością na promieniowanie UV, co pozwala na montaż w miejscach narażonych na bezpośrednie działanie światła słonecznego bez ryzyka degradacji materiału.

• Moc maksymalna: Przystosowana do obsługi inwerterów o mocy do 18,0 kW.
• Zabezpieczenie nadprądowe: Wyłącznik 1xB25 3p zapewniający selektywność i bezpieczeństwo instalacji 3-fazowej.
• Ochrona przeciwprzepięciowa: Kombinowany ochronnik T1+T2 chroniący przed bezpośrednim i pośrednim wyładowaniem.
• Odporność UV: Specjalistyczne tworzywo obudowy gwarantuje długowieczność w trudnych warunkach atmosferycznych.
• Stopień ochrony: Wysoka szczelność obudowy chroniąca komponenty przed pyłem i wilgocią.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Każdy komponent, od aparatury modułowej po okablowanie wewnętrzne, posiada niezbędne certyfikaty CE. Rozdzielnica spełnia wymagania normy PN-EN 61439, co definiuje standardy dla rozdzielnic i sterownic niskonapięciowych. Zastosowane ograniczniki przepięć są zgodne z wytycznymi dotyczącymi ochrony instalacji fotowoltaicznych, co jest kluczowe dla zachowania gwarancji na inwerter oraz bezpieczeństwa pożarowego obiektu.

Zastosowanie

Rozdzielnica DV-1345-FOT znajduje zastosowanie w komercyjnych i domowych mikroinstalacjach fotowoltaicznych. Jest to idealny wybór dla instalatorów poszukujących gotowego, prefabrykowanego rozwiązania typu "plug & play", które minimalizuje czas montażu po stronie prądu przemiennego (AC). Dzięki obsłudze mocy do 18 kW, urządzenie doskonale współpracuje z najpopularniejszymi na rynku falownikami trójfazowymi. Może być montowana zarówno wewnątrz budynków, jak i na zewnątrz, pod warunkiem zachowania odpowiednich zasad instalacji osprzętu elektroinstalacyjnego.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy i bezpieczeństwa, producent zaleca stosowanie kabla zasilającego o przekroju znamionowym 5x6 mm². Taki przekrój pozwala na minimalizację spadków napięcia oraz ograniczenie nagrzewania się przewodów przy pełnym obciążeniu instalacji. Montaż powinien odbywać się na stabilnej powierzchni pionowej. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych w aparaturze modułowej – zbyt słabe dokręcenie może prowadzić do wypalenia styków, natomiast zbyt mocne do uszkodzenia gwintów. Po zakończeniu prac montażowych konieczne jest wykonanie pomiarów impedancji pętli zwarcia oraz ciągłości przewodów ochronnych.

FAQ

• Czy rozdzielnica jest gotowa do podłączenia? Tak, rozdzielnica jest w pełni okablowana wewnętrznie i wyposażona w niezbędną aparaturę, co znacznie skraca czas wdrożenia systemu u klienta.
• Dlaczego zastosowano ochronnik klasy T1+T2? Jest to rozwiązanie uniwersalne, które chroni instalację zarówno przed skutkami bezpośredniego uderzenia pioruna w linię zasilającą (T1), jak i przed przepięciami indukowanymi w sieci (T2).
• Czy obudowa nie zżółknie na słońcu? Nie, zastosowany materiał posiada stabilizację UV, co zapobiega kruszeniu i odbarwianiu się tworzywa pod wpływem promieniowania słonecznego.
• Jaki kabel jest zalecany do tej rozdzielnicy? Producent rekomenduje kabel o przekroju 5x6 mm², co zapewnia bezpieczny przesył energii dla mocy do 18 kW w układzie trójfazowym.
