Rozdzielnica Practibox3 3X12 z drzwiami białymi | 401764 Legrand

Opis i Kluczowe Cechy

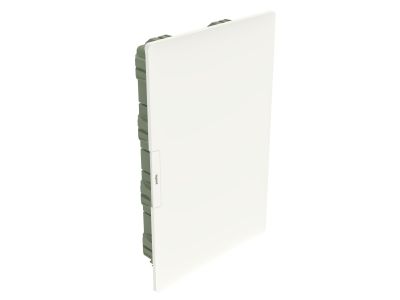

Rozdzielnica wnękowa Practibox3 o symbolu 401764 to kompaktowe rozwiązanie do instalacji w budynkach mieszkalnych i użytkowych. Wyposażona w 3 rzędy po 12 modułów (łącznie 36 miejsc modułowych 17,5 mm) zapewnia elastyczność przy zabudowie aparatury. Prąd znamionowy 63 A umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, a stopień ochrony IP40 wraz z odpornością na uderzenia IK07 gwarantują trwałość w warunkach wnętrzowych. II klasa ochronności eliminuje konieczność stosowania przewodu ochronnego, co upraszcza montaż. Wymiary: wys. 522 mm, szer. 304 mm, głębokość podstawy 85 mm. Drzwi białe nadają estetyczny wygląd.

• 3 rzędy – 12 modułów w rzędzie: Łącznie 36 miejsc modułowych 17,5 mm – wystarczająca przestrzeń do zabudowy wyłączników, styczników, przycisków i innej aparatury modułowej.
• Prąd znamionowy 63 A: Umożliwia bezpieczne zasilanie rozbudowanych obwodów odbiorczych bez ryzyka przeciążenia.
• Stopień ochrony IP40 i odporność IK07: Chroni wnętrze przed wniknięciem ciał stałych >1 mm oraz uderzeniami mechanicznymi (2 J) – odpowiednia do suchych pomieszczeń.
• II klasa ochronności: Izolacja podwójna lub wzmocniona – nie wymaga podłączania przewodu PE, co upraszcza instalację w układzie TN-C.
• Materiał samogasnący i demontowana konstrukcja wsporcza: Zwiększa bezpieczeństwo pożarowe, a wyjmowany stelaż ułatwia prace montażowe i modernizacyjne.

Zgodność z Normami

Rozdzielnica Practibox3 spełnia wymagania norm IEC/EN 60670-24 oraz IEC/EN 62208, co pozwala na tworzenie zestawów rozdzielnic i sterownic zgodnych z normą IEC/EN 61439-3. Produkt posiada certyfikat CE i jest przeznaczony do pracy w sieciach niskiego napięcia.

Zastosowanie

Rozdzielnica wnękowa Practibox3 znajduje zastosowanie w budownictwie mieszkaniowym, małych obiektach usługowych oraz lekkim przemyśle. Dzięki modularnej konstrukcji i wygodnemu dostępowi do listew przyłączeniowych N i PE sprawdza się w wielu scenariuszach:

• Dystrybucja energii elektrycznej w domach jednorodzinnych i mieszkaniach – zabudowa wyłączników, ograniczników przepięć i aparatury różnicowoprądowej.
• Sterowanie oświetleniem i gniazdami w biurach oraz sklepach – łączenie styczników, przycisków i przekaźników.
• Automatyka budynkowa – integracja sterowników PLC, siłowników i czujników w rozdzielnicy wnękowej.
• Modernizacja istniejących instalacji – demontowana konstrukcja wsporcza ułatwia wymianę aparatury bez naruszania okablowania.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Rozdzielnicę należy umieścić w przygotowanym wnęku ściennym, zapewniając przestrzeganie minimalnych odległości montażowych zalecanych przez producenta. Przekrój przewodów przyłączeniowych do listew N i PE należy dobrać zgodnie z obowiązującymi przepisami oraz prądem znamionowym 63 A. Moment dokręcania zacisków oraz kolejność montażu – zgodnie z dokumentacją techniczną dołączoną do produktu. Nie należy przekraczać maksymalnej liczby modułów ani prądu znamionowego rozdzielnicy.

FAQ

• Jaki stopień ochrony ma rozdzielnica Practibox3? Stopień ochrony wynosi IP40 – chroni przed wniknięciem ciał stałych o średnicy ≥1 mm, oraz odporność na uderzenia mechaniczne IK07 (energia 2 J).
• Ile modułów można zainstalować w tej rozdzielnicy? Rozdzielnica posiada 3 rzędy, każdy na 12 modułów o szerokości 17,5 mm, co daje łącznie 36 miejsc modułowych.
• Czy rozdzielnica wymaga podłączenia przewodu ochronnego PE? Nie, ponieważ jest to urządzenie II klasy ochronności (izolacja podwójna). W instalacjach TN-C należy stosować ją zgodnie z obowiązującymi przepisami – bez konieczności podłączania dodatkowego przewodu ochronnego.
