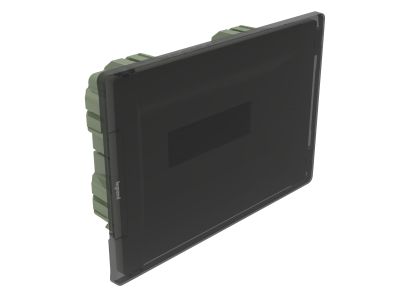

Rozdzielnica Practibox3 1X12 z drzwiami przezroczystymi | 401752 Legrand

Opis i Kluczowe Cechy

Rozdzielnica wnękowa Practibox3 o symbolu 401752 to kompaktowe rozwiązanie do budowy rozdzielnic podtynkowych. Wyposażona w przezroczyste drzwi, oferuje 1 rząd mieszczący 12 modułów (szerokość modułu 17,5 mm) i prąd znamionowy 63 A, co pozwala na bezpieczne prowadzenie obwodów w budynkach mieszkalnych i usługowych. Obudowa wykonana z materiału samogasnącego, z demontowaną konstrukcją wsporczą i fabrycznie montowanymi listwami N i PE, zapewnia wygodną instalację oraz wysoki poziom bezpieczeństwa.

• Stopień ochrony IP40 / IK07: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody, a także odporność na uderzenia mechaniczne (energia 2 J) – gwarancja niezawodności w typowych warunkach eksploatacji.
• II klasa ochronności: Dodatkowe zabezpieczenie użytkownika dzięki izolacji ochronnej, eliminujące konieczność stosowania przewodu ochronnego (PE) wewnątrz obudowy.
• Materiał samogasnący: Zwiększa bezpieczeństwo pożarowe – obudowa nie podtrzymuje płomienia, co minimalizuje ryzyko rozprzestrzeniania się ognia.
• Demontowana konstrukcja wsporcza: Umożliwia swobodne rozmieszczanie aparatów modułowych i łatwy montaż szyn TH35 oraz innych akcesoriów bez konieczności demontażu rozdzielnicy.
• Wbudowane listwy przyłączeniowe N i PE: Ułatwiają podłączanie przewodów neutralnych i ochronnych, skracając czas instalacji i poprawiając czytelność połączeń.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC/EN 60670-24 oraz IEC/EN 62208, co pozwala na tworzenie zestawów rozdzielnic zgodnych z normą IEC/EN 61439-3. Posiada certyfikat CE oraz deklarację zgodności producenta.

Zastosowanie

Rozdzielnica Practibox3 1x12 przeznaczona jest do zabudowy w wnękach ściennych w instalacjach elektrycznych budynków mieszkalnych, biurowych i małych obiektach komercyjnych. Sprawdza się jako rozdzielnica główna lub podrozdzielnica w systemach TN-S, TN-C-S.

• Dystrybucja energii do obwodów gniazd wtyczkowych i oświetlenia w domach jednorodzinnych.
• Zabudowa zabezpieczeń nadprądowych, różnicowoprądowych oraz aparatury sterowniczej w obiektach użyteczności publicznej.
• Instalacje w pomieszczeniach suchych i wilgotnych (z zachowaniem odpowiednich odstępów od źródeł wody).
• Rozdzielnice w systemach automatyki budynkowej – miejsce montażu styczników, przekaźników i sterowników modułowych.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Rozdzielnicę osadza się w przygotowanym otworze ściennym, mocując do podłoża za pomocą elementów montażowych (w zestawie). Przekroje przewodów oraz zabezpieczenia przedlicznikowe należy dobrać zgodnie z obciążalnością prądową (63 A) i obowiązującymi normami. Po zakończeniu instalacji sprawdzić ciągłość połączeń oraz skuteczność ochrony przeciwporażeniowej.

FAQ

• Jaki jest stopień ochrony obudowy? Rozdzielnica posiada stopień ochrony IP40 (ochrona przed ciałami stałymi >1 mm i bryzgami wody) oraz wytrzymałość mechaniczną IK07 (odporność na uderzenia energią 2 J).
• Czy drzwi przezroczyste są odporne na uszkodzenia? Tak, drzwi wchodzą w skład obudowy klasy IK07, więc są odporne na uderzenia typowe dla eksploatacji w budynkach. Materiał jest przezroczysty, co pozwala na łatwy odczyt wskazań aparatów bez otwierania rozdzielnicy.
• Jaką maksymalną liczbę modułów można zamontować? W jednym rzędzie rozdzielnicy mieści się 12 modułów o szerokości 17,5 mm każdy. Łączna pojemność wynosi 12 modułów (1 rząd).
