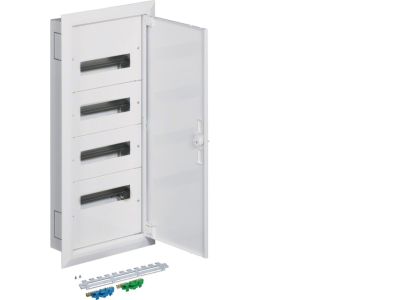

Rozdzielnica p/t z zaciskami PE/N 4R/48M (4x12) I kl. IP30, FW2 | FW412FT Hager

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa FW412FT przeznaczona jest do zabudowy aparatury modułowej w instalacjach elektrycznych. Dzięki pojemności 48 modułów w układzie 4 rzędów po 12 modułów zapewnia elastyczne możliwości aranżacji wewnętrznej. Stopień ochrony IP30 gwarantuje bezpieczną eksploatację w suchych pomieszczeniach wewnętrznych, a klasa ochronności I oraz fabrycznie zamontowane zaciski PE/N ułatwiają wykonanie bezpiecznego i zgodnego z przepisami przyłącza ochronnego i neutralnego.

• Pojemność 48 modułów (4×12): Umożliwia zainstalowanie do 48 aparatów modułowych w czterech rzędach, co pozwala na swobodną konfigurację nawet rozbudowanych układów sterowania i rozdziału energii.
• Stopień ochrony IP30: Chroni wnętrze rozdzielnicy przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, zapewniając bezpieczną pracę w standardowych warunkach wewnątrz budynków.
• Klasa ochronności I: Wyposażona w zaciski PE i N, umożliwia podłączenie przewodu ochronnego i neutralnego zgodnie z wymaganiami norm, zwiększając bezpieczeństwo użytkowania.
• Montaż podtynkowy (p/t): Umożliwia estetyczne ukrycie obudowy w ścianie, oszczędzając miejsce i poprawiając wygląd instalacji.
• Uniwersalność zastosowania: Przeznaczona do montażu aparatów modułowych w obwodach rozdzielczych, sterowniczych i pomiarowych, zarówno w budownictwie mieszkaniowym, jak i komercyjnym.

Zgodność z Normami

Rozdzielnica FW412FT spełnia wymagania norm europejskich (seria EN 60670) oraz posiada oznaczenie CE. Zastosowano w niej rozwiązania zgodne z zasadami ochrony przeciwporażeniowej i przepisami budowy instalacji elektrycznych.

Zastosowanie

Rozdzielnica podtynkowa FW412FT znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i użyteczności publicznej. Dzięki pojemności 48 modułów i czterem rzędom umożliwia elastyczne rozmieszczenie aparatury modułowej.

• Rozdział energii elektrycznej w obwodach oświetleniowych i gniazd wtykowych.
• Sterowanie i zabezpieczanie obwodów za pomocą wyłączników nadprądowych, różnicowoprądowych i styczników.
• Montaż aparatury pomiarowej (liczniki energii, przekaźniki) w małych i średnich instalacjach.
• Tworzenie rozdzielnic w systemach automatyki budynkowej (sterowanie roletami, ogrzewaniem, wentylacją).

Wskazówki Montażowe

Montaż rozdzielnicy FW412FT może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę należy zamontować w przygotowanym otworze w ścianie (montaż podtynkowy), a szynę DIN (TH35) wykorzystać do mocowania aparatów modułowych. Przekrój przewodów zasilających i odbiorczych należy dobrać do spodziewanego obciążenia zgodnie z normami. Moment dokręcania zacisków powinien być zgodny z dokumentacją techniczną producenta.

FAQ

• Czy rozdzielnica jest wyposażona w zaciski PE i N? Tak, fabrycznie zamontowane zaciski ochronne (PE) i neutralne (N) ułatwiają podłączenie przewodów zgodnie z wymogami instalacyjnymi.
• Jaki stopień ochrony ma rozdzielnica FW412FT? Stopień ochrony IP30 został potwierdzony przez producenta – obudowa chroni przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, ale nie jest odporna na wodę.
• Do jakiego rodzaju montażu jest przeznaczona? Model FW412FT (oznaczenie p/t) jest przystosowany do montażu podtynkowego – można go zatopić w ścianie, co zapewnia estetyczny wygląd instalacji.
