Rozdzielnica p/t wyposażona 6x24 XL3 160 Uwaga: Drzwi zamawiane oddzielnie | 020066 Legrand

Opis i Kluczowe Cechy

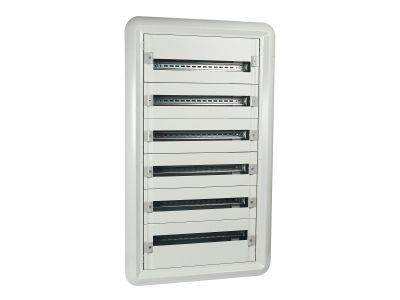

Rozdzielnica wnękowa wyposażona XL3 160 (symbol 020066) to sześciorzędowe rozwiązanie do rozdzielnic podtynkowych o łącznej pojemności 144 modułów (6 rzędów po 24 moduły). Dzięki wyposażeniu w listwy PE/N oraz wsporniki TH35 umożliwia szybki i bezpieczny montaż aparatury modułowej oraz wyłączników DPX 125.

• Pojemność 144 modułów (6x24): Pozwala na rozbudowę instalacji i montaż dużej liczby aparatów modułowych, styczników i wyłączników w jednej rozdzielnicy.
• Stopień ochrony IP40 / IK08 (z drzwiami) lub IP30 / IK07 (bez drzwi): Gwarantuje odporność na wnikanie ciał stałych i uszkodzenia mechaniczne – odpowiednia do wymagających obiektów użyteczności publicznej.
• Listwa PE (36 otworów 1,5-10 mm² + 2 otwory 35 mm²) oraz listwy N: Ułatwiają bezpieczne i uporządkowane przyłączanie przewodów ochronnych i neutralnych, przyspieszając montaż.
• Wsporniki montażowe TH35 i osłony czołowe: Gotowa konstrukcja do szybkiego osadzania aparatury modułowej oraz wyłączników serii DPX 125.
• Odporność ogniowa 750°C/5 s zgodnie z IEC 60695-2-1: Podwyższone bezpieczeństwo pożarowe, wymagane w budynkach użyteczności publicznej i obiektach o dużym natężeniu ruchu.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy IEC 60695-2-1 dotyczącej odporności na żar. Posiada certyfikat CE oraz jest zgodna z europejskimi standardami bezpieczeństwa (normy DIN).

Zastosowanie

Rozdzielnica wnękowa XL3 160 przeznaczona jest do dystrybucji energii elektrycznej w budynkach użyteczności publicznej, mieszkaniowych i komercyjnych. Sprawdza się zarówno jako rozdzielnica główna, jak i piętrowa lub strefowa.

• Główna rozdzielnica w biurach, szkołach, szpitalach i obiektach administracyjnych.
• Rozdzielnica piętrowa w instalacjach wielorodzinnych i budynkach komercyjnych.
• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników oraz wyłączników mocy serii DPX 125.
• Praca w układach sieci TN-S, TN-C-S, TT – zgodnie z projektem instalacji.

Wskazówki Montażowe

Montaż musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Rozdzielnicę mocuje się w ścianie w przygotowanej wnęce. Aparaturę montuje się na szynie TH35 (wsporniki w zestawie). Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z dokumentacją producenta. Momenty dokręcania zacisków listew PE/N – według instrukcji dołączonej do produktu. Drzwi (zamawiane oddzielnie) montuje się po zakończeniu okablowania.

FAQ

• Czy rozdzielnica jest dostarczana z drzwiami? Nie, drzwi należy zamówić oddzielnie. Rozdzielnica jest przystosowana do montażu dedykowanych drzwi do serii XL3 160.
• Jaki stopień ochrony ma rozdzielnica bez drzwi? Bez drzwi stopień ochrony wynosi IP30 / IK07. Po zamontowaniu drzwi uzyskiwany jest IP40 / IK08.
• Czy rozdzielnica jest przystosowana do wyłączników DPX 125? Tak, konstrukcja wsporcza i wymiary ramy umożliwiają montaż wyłączników mocy serii DPX 125 firmy Hager.
