Rozdzielnica p/t wyposażona 5x24 XL3 160 Uwaga: Drzwi zamawiane oddzielnie | 020065 Legrand

Opis i Kluczowe Cechy

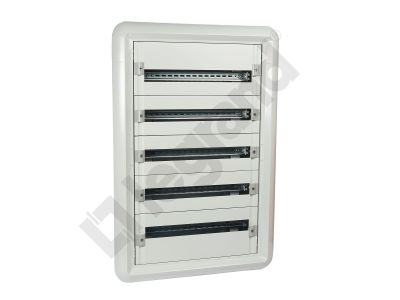

Rozdzielnica podtynkowa Legrand z serii XL3 160 o numerze referencyjnym 20065 to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych w budownictwie komercyjnym i użyteczności publicznej. Urządzenie charakteryzuje się pojemnością wynoszącą aż 120 modułów, rozłożonych w 5 rzędach po 24 moduły każdy, co zapewnia ogromną elastyczność w konfiguracji aparatury modułowej. Konstrukcja opiera się na solidnej metalowej części wnękowej oraz izolacyjnej ramie i osłonach czołowych, wykończonych w estetycznym kolorze szarym RAL 7035.

• Wysoka odporność mechaniczna: Produkt oferuje stopień ochrony IK08 (przy zamontowanych drzwiach), co gwarantuje odporność na uderzenia o energii do 5 dżuli.
• Kompletne wyposażenie: Rozdzielnica dostarczana jest z demontowalną konstrukcją wsporczą, wspornikami montażowymi TH35 (szyna DIN) oraz zestawem listew przyłączeniowych.
• System zacisków: Wyposażona w listwę PE posiadającą 36 otworów dla przewodów o przekroju od 1,5 do 10 mm² oraz 2 otwory dla przewodów o przekroju do 35 mm², co umożliwia bezpieczne i przejrzyste zarządzanie przewodami ochronnymi.
• Kompatybilność z DPX: Konstrukcja jest przystosowana do bezpośredniego montażu wyłączników kompaktowych DPX 125, co rozszerza jej funkcjonalność o zaawansowaną ochronę sieci.

Zgodność z Normami

Bezpieczeństwo użytkowania jest priorytetem, dlatego rozdzielnica XL3 160 spełnia rygorystyczne wymagania normy IEC 60695-2-1 w zakresie odporności ogniowej. Materiały użyte do produkcji przeszły test rozżarzonego drutu w temperaturze 750 °C przez 5 sekund, co czyni ją idealnym wyborem do budynków o zaostrzonych rygorach przeciwpożarowych. Stopień ochrony IP40 (z drzwiami) zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm.

Zastosowanie

Dzięki swojej modułowości i wytrzymałości, rozdzielnica 20065 znajduje zastosowanie przede wszystkim w:

• Budynkach użyteczności publicznej (szkoły, urzędy, szpitale).
• Nowoczesnych obiektach biurowych wymagających estetycznego montażu podtynkowego.
• Rozbudowanych instalacjach przemysłowych, gdzie wymagana jest integracja aparatury modułowej z wyłącznikami DPX 125.
• Wielorodzinnych budynkach mieszkalnych jako główny punkt rozdziału energii.

Wskazówki Montażowe

Montaż rozdzielnicy XL3 160 powinien być przeprowadzony zgodnie z poniższymi wytycznymi:

• Przygotowanie wnęki: Należy przygotować otwór o wymiarach zbliżonych do części wnękowej (940 mm wysokości na 617 mm szerokości), uwzględniając margines na wypoziomowanie.
• Demontowalna konstrukcja: Możliwość wyjęcia całego stelaża z szynami TH35 pozwala na wygodne okablowanie aparatury poza wnęką, co znacząco przyspiesza prace instalacyjne.
• Dobór drzwi: Należy pamiętać, że drzwi nie wchodzą w skład zestawu i muszą zostać zamówione oddzielnie w zależności od preferencji estetycznych (metalowe lub szklane).
• Zarządzanie przewodami: Wykorzystanie fabrycznych listew PE i N pozwala na zachowanie ładu wewnątrz rozdzielnicy i ułatwia późniejszą konserwację.

FAQ

• Czy rozdzielnica zawiera drzwi w zestawie? Nie, drzwi do modelu XL3 160 należy zamówić oddzielnie. Pozwala to na wybór między drzwiami pełnymi a przeszklonymi.
• Jaki jest stopień ochrony bez zamontowanych drzwi? Bez drzwi rozdzielnica posiada stopień ochrony IP30 oraz odporność mechaniczną IK07.
• Czy w rozdzielnicy można zamontować wyłącznik DPX? Tak, konstrukcja jest fabrycznie przystosowana do montażu wyłączników kompaktowych serii DPX 125.
• Jakie są wymiary zewnętrzne ramy? Rama zewnętrzna, która maskuje krawędzie wnęki, ma wymiary 995 mm wysokości oraz 670 mm szerokości.
