Rozdzielnica p/t wyposażona 4x24 XL3 160 Uwaga: Drzwi zamawiane oddzielnie | 020064 Legrand

Opis i Kluczowe Cechy

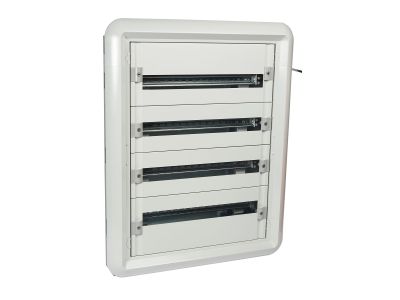

Rozdzielnica podtynkowa Legrand z serii XL3 160 o numerze referencyjnym 20064 to zaawansowane rozwiązanie dedykowane do profesjonalnych instalacji elektrycznych w budownictwie komercyjnym i użyteczności publicznej. Konstrukcja charakteryzuje się pojemnością wynoszącą 96 modułów, rozmieszczonych w 4 rzędach po 24 moduły każdy, co zapewnia znaczną przestrzeń dla aparatury modułowej oraz wyłączników kompaktowych typu DPX³ 125. Obudowa została wykonana z wysokiej jakości metalu (część wnękowa) oraz izolacyjnych osłon czołowych, wykończonych w estetycznym kolorze szarym RAL 7035.

• Demontowalna konstrukcja wsporcza: Umożliwia prefabrykację aparatury poza miejscem montażu, co znacząco przyspiesza prace instalacyjne.
• Kompletne wyposażenie: Produkt dostarczany jest z fabrycznie zamontowanymi wspornikami montażowymi TH35 (szyna DIN) oraz osłonami czołowymi.
• System listew przyłączeniowych: W zestawie znajduje się listwa PE posiadająca 36 otworów dla przewodów o przekroju od 1,5 do 10 mm² oraz 2 otwory dla przewodów o przekroju do 35 mm², a także dedykowane listwy N.
• Ochrona mechaniczna: Po zamontowaniu opcjonalnych drzwi, rozdzielnica osiąga stopień ochrony IP 40 oraz odporność na uderzenia mechaniczne IK 08.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa. Rozdzielnica spełnia wymagania normy IEC 60695-2-1 w zakresie odporności ogniowej, wytrzymując próbę rozżarzonym drutem o temperaturze do 750 °C w czasie 5 sekund. Dzięki temu jest dopuszczona do stosowania w budynkach użyteczności publicznej, gdzie wymagane są podwyższone standardy ochrony przeciwpożarowej. Konstrukcja jest w pełni kompatybilna z systemem rozdziału energii Legrand, co gwarantuje pełną selektywność i bezpieczeństwo eksploatacji.

Zastosowanie

Rozdzielnica XL3 160 znajduje szerokie zastosowanie w nowoczesnych instalacjach niskiego napięcia. Jest idealnym wyborem dla:

• Budynków użyteczności publicznej: Szkół, szpitali, urzędów, gdzie kluczowa jest niepalność materiałów.
• Obiektów komercyjnych: Biurowców i centrów handlowych wymagających estetycznego montażu podtynkowego.
• Przemysłu: Jako lokalne punkty rozdziału energii z możliwością montażu aparatury o prądzie znamionowym do 160 A (np. DPX³ 125).

Wskazówki Montażowe

Podczas planowania instalacji należy uwzględnić wymiary części wnękowej, które wynoszą 790 mm wysokości oraz 617 mm szerokości. Rama zewnętrzna o wymiarach 845 x 670 mm pozwala na estetyczne zamaskowanie krawędzi otworu montażowego. Należy pamiętać, że drzwi do rozdzielnicy należy zamówić oddzielnie, dobierając model pełny lub przeszklony w zależności od potrzeb projektu. Podczas podłączania przewodów ochronnych do listwy PE, zaleca się stosowanie odpowiednich momentów dokręcania, aby zapewnić trwały styk elektryczny dla przekrojów od 1,5 mm² do 35 mm².

FAQ

• Czy rozdzielnica zawiera drzwi w zestawie? Nie, zgodnie ze specyfikacją producenta, drzwi są elementem zamawianym oddzielnie, co pozwala na wybór między wariantem metalowym a transparentnym.
• Jaki jest stopień ochrony bez zamontowanych drzwi? Bez drzwi rozdzielnica posiada stopień ochrony IP 30 oraz odporność mechaniczną IK 07.
• Czy w tej rozdzielnicy można zamontować wyłącznik kompaktowy? Tak, konstrukcja jest fabrycznie przystosowana do montażu wyłączników DPX³ 125.
• Jaka jest pojemność jednego rzędu? Każdy z czterech rzędów mieści do 24 modułów o szerokości 17,5 mm.
