Rozdzielnica p/t wyposażona 3x24 XL3 160 Uwaga: Drzwi zamawiane oddzielnie | 020063 Legrand

Opis i Kluczowe Cechy

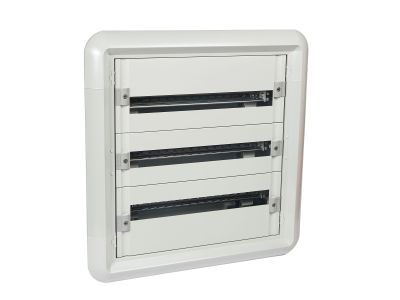

Rozdzielnica wnękowa wyposażona XL3 160 (symbol 020063) to metalowa obudowa z ramą i osłonami izolacyjnymi, zaprojektowana do montażu w budynkach użyteczności publicznej. Oferuje 72 moduły w 3 rzędach (po 24 w każdym), co zapewnia dużą pojemność dla aparatury modułowej i rozdzielnic głównych. Stopień ochrony IP40 oraz odporność na uderzenia IK08 (z drzwiami) gwarantują bezpieczną pracę w standardowych warunkach instalacyjnych. Odporność ogniowa do 750°C/5s zgodnie z normą IEC 60695-2-1 zwiększa bezpieczeństwo pożarowe. Kolor szary RAL 7035.

• 72 moduły w 3 rzędach: Duża pojemność pozwala na elastyczne rozmieszczenie wyłączników, styczników i innych urządzeń modułowych bez konieczności stosowania dodatkowych rozdzielnic.
• Stopień ochrony IP40 (z drzwiami): Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm, co zapobiega przypadkowym zwarciom i uszkodzeniom mechanicznym.
• Odporność na uderzenia IK08 (z drzwiami): Konstrukcja odporna na uderzenia energią 5 J, zwiększająca trwałość w miejscach narażonych na przypadkowe uszkodzenia.
• Wyposażenie w listwę PE (36+2 otwory) i listwy N: Ułatwia szybkie i bezpieczne przyłączenie przewodów ochronnych i neutralnych, zgodnie z wymogami instalacyjnymi.
• Demontowalna konstrukcja wsporcza z szynami TH35: Umożliwia łatwy montaż i demontaż aparatury modułowej, a także szybki dostęp do okablowania podczas serwisu.

Zgodność z Normami

Rozdzielnica XL3 160 spełnia wymagania normy IEC 60695-2-1 (odporność ogniowa 750°C/5s). Produkt posiada certyfikat CE i jest zgodny z obowiązującymi dyrektywami europejskimi. Przeznaczona do stosowania w instalacjach niskiego napięcia zgodnie z standardem DIN.

Zastosowanie

Rozdzielnica wnękowa XL3 160 sprawdzi się w różnorodnych instalacjach elektrycznych, gdzie wymagana jest wysoka pojemność modułowa i bezpieczeństwo eksploatacji. Zalecana do obiektów użyteczności publicznej oraz budynków mieszkalnych i komercyjnych.

• Główne tablice rozdzielcze w budynkach biurowych, szkołach, szpitalach i innych obiektach użyteczności publicznej.
• Podrozdzielnice dla sterowania oświetleniem, gniazdami i odbiornikami w strefach o podwyższonych wymaganiach ochrony.
• Instalacje automatyki budynkowej, gdzie konieczne jest pomieszczenie styczników, przekaźników i sterowników modułowych.
• Rozdzielnice dla systemów zasilania awaryjnego (UPS, agregaty) w celu bezpiecznego rozdziału energii.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Rozdzielnica przystosowana jest do montażu wnękowego; ramę zewnętrzną (695 x 670 mm) i część wnękową (640 x 617 mm) należy osadzić w otworze ściennym. Konstrukcja wsporcza z szynami TH35 umożliwia montaż aparatury modułowej. Przekroje przewodów dobierz do prądów obciążenia – listwa PE obsługuje przewody 1,5–10 mm² (36 otworów) oraz 35 mm² (2 otwory). Momenty dokręcania śrub stosuj zgodnie z dokumentacją producenta. Uwaga: drzwi zamawiane oddzielnie – po montażu zamontuj je w celu uzyskania pełnego stopnia ochrony IP40/IK08.

FAQ

• Czy rozdzielnica jest dostarczana z drzwiami? Nie, drzwi należy zamówić osobno. Bez drzwi stopień ochrony wynosi IP30, IK07; z drzwiami IP40, IK08.
• Jaki jest stopień ochrony rozdzielnicy bez drzwi? Bez zamontowanych drzwi rozdzielnica osiąga IP30 (ochrona przed ciałami stałymi > 2,5 mm) oraz IK07 (odporność na uderzenia 2 J). Zalecamy montaż drzwi dla pełnej ochrony.
• Czy w rozdzielnicy można zamontować wyłączniki DPX 125? Tak, konstrukcja jest przystosowana do montażu aparatury modułowej z serii DPX 125 (oraz innych zgodnych z szyną TH35). Upewnij się, że szerokość modułów nie przekracza pojemności rzędu (24 moduły).
