Rozdzielnica p/t RP 3/42 N+PE drzwi metalowe białe IP30 RAL9016 358x603x94mm, MSF | 2003-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

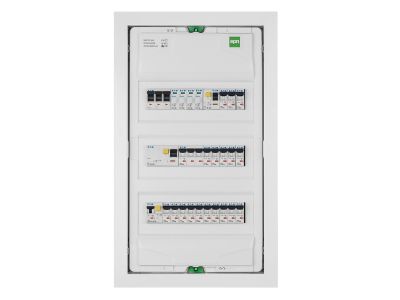

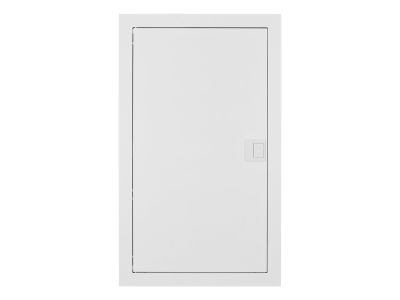

Rozdzielnica podtynkowa RP 3/42 z serii MSF to zaawansowane rozwiązanie od renomowanego producenta Elektro-Plast Nasielsk, zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Produkt charakteryzuje się trójrzędową konstrukcją pozwalającą na montaż do 42 modułów aparatury modułowej, co zapewnia dużą elastyczność przy projektowaniu rozbudowanych układów sterowania i zabezpieczeń. Kluczowym elementem estetycznym i funkcjonalnym są super płaskie drzwi stalowe o grubości zaledwie 5 mm, lakierowane proszkowo na kolor biały (RAL 9016), które idealnie licują się z powierzchnią ściany.

• Zaawansowany system zaciskowy: W zestawie znajdują się wsporniki z listwami przyłączeniowymi N oraz PE. Każda z listew oferuje 1 zacisk o przekroju 25 mm² dla głównego przewodu zasilającego oraz 22 zaciski o przekroju 16 mm² (10 mm²), co gwarantuje bezpieczne i uporządkowane prowadzenie przewodów neutralnych i ochronnych.
• Kompaktowe wymiary: Obudowa o wymiarach zewnętrznych 358x603x94 mm pozwala na montaż w płytkich wnękach ściennych, co jest kluczowe w nowoczesnym budownictwie.
• Wytrzymałość: Stopień ochrony IP 30 zapewnia skuteczną barierę przed dostępem do części niebezpiecznych, chroniąc wnętrze przed ciałami obcymi o średnicy powyżej 12,5 mm.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa, co potwierdzają certyfikaty zgodności z normami międzynarodowymi. Rozdzielnica spełnia wymagania normy IEC/EN 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dodatkowo, produkt jest zgodny z normą IEC/EN 60670-24, dedykowaną obudowom przeznaczonym do domowych i podobnych stałych instalacji elektrycznych. Napięcie znamionowe izolacji wynosi 400 V AC, co pozwala na bezpieczną pracę w standardowych sieciach trójfazowych.

Zastosowanie

Rozdzielnica RP 3/42 MSF znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroinstalacyjnych. Jest idealnym wyborem do:

• Budynków wielorodzinnych jako główna rozdzielnica mieszkaniowa.
• Biur i obiektów użyteczności publicznej, gdzie estetyka wykonania (płaskie drzwi) ma kluczowe znaczenie.
• Systemów automatyki domowej, dzięki dużej pojemności (42 moduły) pozwalającej na montaż sterowników i przekaźników.
• Modernizacji istniejących instalacji, gdzie ograniczona głębokość wnęki wymusza stosowanie płytkich obudów.

Wskazówki Montażowe

Proces instalacji został maksymalnie uproszczony dzięki dołączonemu zestawowi do uniwersalnego montażu. W komplecie znajdują się metalowe łapy do muru, które zapewniają stabilne osadzenie obudowy w ścianach murowanych. Innowacyjna spinka do łączenia rozdzielnic umożliwia precyzyjne zestawianie wielu jednostek w pionie lub poziomie, co ułatwia tworzenie rozbudowanych centrów rozdzielczych. Podczas montażu należy zwrócić uwagę na odpowiednie dokręcenie zacisków listew N i PE, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków przy pełnym obciążeniu instalacji.

FAQ

• Czy rozdzielnica nadaje się do montażu w ścianach gipsowo-kartonowych? Tak, dzięki dołączonemu uniwersalnemu zestawowi montażowemu i łapom, instalacja w różnych typach ścian jest szybka i pewna.
• Jaka jest głębokość części podtynkowej? Całkowita głębokość rozdzielnicy wynosi 94 mm, co pozwala na montaż w większości standardowych ścian działowych.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja rozdzielnic serii MSF zazwyczaj pozwala na zmianę kierunku otwierania drzwi, co zwiększa ergonomię użytkowania w ciasnych korytarzach.
