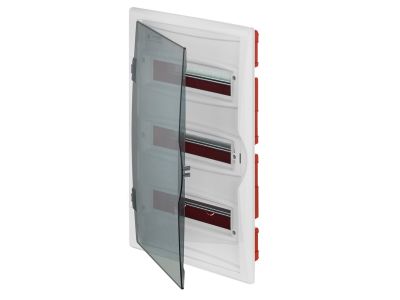

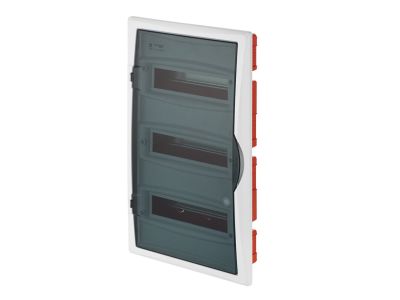

Rozdzielnica p/t RP 3/36 (N+PE) IP40 drzwi transparentne dymne 350x560x102mm, Economic Box | 2516-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa RP 3/36 z serii Economic Box to zaawansowane rozwiązanie modułowe od renomowanego polskiego producenta Elektro-Plast Nasielsk. Urządzenie zostało zaprojektowane z myślą o estetycznej i bezpiecznej dystrybucji energii elektrycznej w budownictwie mieszkaniowym oraz komercyjnym. Konstrukcja oparta na trzech rzędach pozwala na montaż łącznie 36 modułów aparatury modułowej, co zapewnia dużą elastyczność przy projektowaniu rozbudowanych instalacji elektrycznych.

• Solidna konstrukcja: Obudowa wykonana z wysokiej jakości polistyrenu (PS), natomiast drzwi z wytrzymałego tworzywa ABS, co gwarantuje trwałość i odporność na zarysowania.
• Transparentne dymne drzwi: Pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania rozdzielnicy, zachowując przy tym elegancki wygląd.
• Stopień ochrony IP40: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem dla instalacji wewnątrz pomieszczeń.
• Odporność mechaniczna IK05: Chroni urządzenie przed uderzeniami o energii do 0,7 J, co zwiększa bezpieczeństwo eksploatacji w miejscach o dużym natężeniu ruchu.
• Bogate wyposażenie: W zestawie znajdują się fabryczne listwy przyłączeniowe N oraz PE (2x(12x10mm² + 2x16mm²)), co znacząco przyspiesza proces prefabrykacji.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikatami zgodności z normami: PN-EN 61439-3:2012 oraz PN-EN 61439-1:2011. Normy te definiują wymagania dla rozdzielnic i sterownic niskonapięciowych, gwarantując, że urządzenie jest przystosowane do pracy pod napięciem znamionowym 400V i zapewnia odpowiednią wytrzymałość dielektryczną oraz odporność na zwarcia.

Zastosowanie

Rozdzielnica RP 3/36 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Dzięki głębokości montażowej wynoszącej 102 mm, idealnie nadaje się do montażu podtynkowego w ścianach murowanych oraz gipsowo-kartonowych. Jest to optymalny wybór dla:

• Budynków wielorodzinnych jako główna rozdzielnica mieszkaniowa.
• Biur i lokali usługowych, gdzie wymagana jest estetyka i duża liczba modułów.
• Systemów automatyki domowej, gdzie dodatkowa przestrzeń pozwala na montaż sterowników i przekaźników.

Wskazówki Montażowe

Podczas instalacji rozdzielnicy RP 3/36 należy zwrócić uwagę na następujące aspekty techniczne:

• Przygotowanie otworu: Wymiary zewnętrzne 350x560x102 mm wymagają precyzyjnego przygotowania wnęki, aby zapewnić stabilne osadzenie obudowy.
• Zarządzanie przewodami: Przestronne wnętrze ułatwia prowadzenie przewodów, jednak zaleca się stosowanie opasek kablowych dla zachowania porządku i optymalnego chłodzenia aparatury.
• Moment dokręcania: Przy podłączaniu przewodów do listew N i PE należy zachować odpowiedni moment dokręcania, aby uniknąć przegrzewania się styków.
• Warunki pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -20°C do +70°C, co pozwala na montaż w pomieszczeniach o zmiennej termice.

FAQ

• Czy rozdzielnica posiada szyny DIN w zestawie? Tak, rozdzielnica jest wyposażona w trzy szyny montażowe TH35, umożliwiające szybki montaż aparatury modułowej.
• Jakie są wymiary listew zaciskowych? W zestawie znajdują się listwy N i PE o konfiguracji 2x(12x10mm² + 2x16mm²), co pozwala na bezpieczne przyłączenie przewodów o różnych przekrojach.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja serii Economic Box zazwyczaj pozwala na uniwersalny montaż drzwi, jednak należy to zweryfikować podczas osadzania ramki frontowej.
