Rozdzielnica p/t RP 2/28 N+PE drzwi metalowe białe IP30 RAL9016 358x478x94mm, MSF | 2002-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

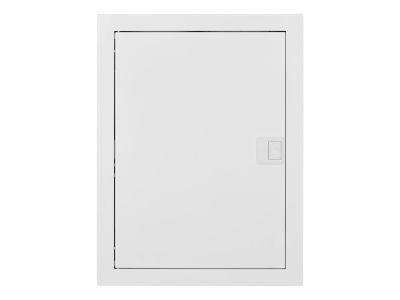

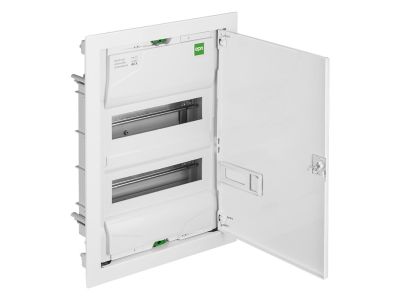

Rozdzielnica podtynkowa RP 2/28 z serii MSF to zaawansowane rozwiązanie od renomowanego producenta Elektro-Plast Nasielsk, zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się dwurzędową konstrukcją, która pozwala na montaż do 28 modułów aparatury modułowej, zapewniając przejrzystość i łatwość zarządzania obwodami. Kluczowym elementem estetycznym i funkcjonalnym są super płaskie drzwi stalowe o grubości zaledwie 5 mm, lakierowane proszkowo na kolor biały (RAL 9016), co sprawia, że rozdzielnica niemal licuje się z powierzchnią ściany.

• Wsporniki z listwami zaciskowymi: W zestawie znajdują się dwa wsporniki wyposażone w listwy N i PE. Konfiguracja obejmuje 1x(1x25mm² + 17x16/10mm²) dla szyny neutralnej oraz analogiczny układ dla szyny ochronnej, co gwarantuje bezpieczne i uporządkowane przyłączenie przewodów o różnych przekrojach.
• Solidna konstrukcja: Obudowa o wymiarach zewnętrznych 358x478x94 mm wykonana jest z wysokiej jakości tworzywa, a metalowe drzwi zapewniają dodatkową ochronę mechaniczną.
• Parametry elektryczne: Urządzenie przystosowane jest do pracy w sieciach o napięciu znamionowym 400 V AC, co czyni je uniwersalnym rozwiązaniem dla standardowych instalacji trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa, co potwierdzają certyfikaty zgodności z normami IEC/EN 62208 oraz IEC/EN 60670-24. Normy te definiują wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych oraz obudów do domowych urządzeń stałych. Stopień ochrony IP 30 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych narzędziem oraz ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm, co jest standardem dla rozdzielnic montowanych wewnątrz suchych pomieszczeń.

Zastosowanie

Rozdzielnica MSF 2/28 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Dzięki swojej pojemności (28 modułów) idealnie nadaje się jako główny punkt rozdziału energii w mieszkaniach, domach jednorodzinnych oraz biurach. Możliwość łączenia rozdzielnic w pionie i poziomie za pomocą dołączonej spinki pozwala na tworzenie rozbudowanych systemów rozdzielczych przy zachowaniu pełnej spójności wizualnej i technicznej. Estetyczne wykończenie sprawia, że produkt chętnie wybierany jest do miejsc, gdzie estetyka montażu podtynkowego odgrywa kluczową rolę.

Wskazówki Montażowe

Proces instalacji został maksymalnie uproszczony dzięki dołączonemu zestawowi do uniwersalnego montażu. W skład zestawu wchodzą metalowe łapy do muru, które zapewniają stabilne osadzenie obudowy w otworze ściennym. Podczas montażu należy zwrócić uwagę na głębokość zabudowy wynoszącą 94 mm. Dzięki specjalnej spince, instalator ma możliwość precyzyjnego łączenia wielu jednostek w zestawy. Zaleca się zachowanie odpowiednich momentów dokręcania na listwach zaciskowych N i PE, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych przy maksymalnym obciążeniu prądowym.

FAQ

• Czy rozdzielnica nadaje się do montażu w ścianach gipsowo-kartonowych? Tak, dzięki dołączonym elementom montażowym, w tym metalowym łapom, możliwa jest stabilna instalacja w różnych typach podłoży.
• Jaka jest rzeczywista grubość drzwi wystających poza lico ściany? Drzwi stalowe w modelu MSF są super płaskie i ich grubość wynosi jedynie 5 mm, co minimalizuje wystawanie elementu ze ściany.
• Czy w zestawie znajdują się szyny zaciskowe? Tak, rozdzielnica jest kompletnie wyposażona w listwy N i PE zamontowane na dedykowanych wspornikach, gotowe do podłączenia przewodów o przekrojach do 25 mm².
