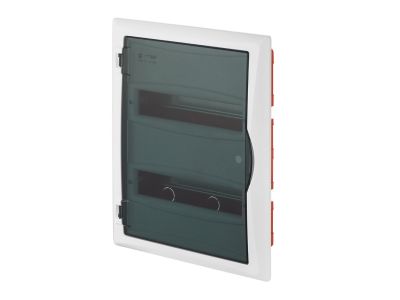

Rozdzielnica p/t RP 2/24 (N+PE) IP40 drzwi transparentne dymne 350x430x95mm, Economic Box | 2515-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa RP 2/24 z serii Economic Box to zaawansowane rozwiązanie modułowe od renomowanego producenta Elektro-Plast Nasielsk. Urządzenie zostało zaprojektowane z myślą o estetycznej i bezpiecznej dystrybucji energii elektrycznej w budownictwie mieszkaniowym oraz komercyjnym. Konstrukcja oparta na wysokiej jakości tworzywach ABS oraz PS gwarantuje trwałość i odporność na czynniki zewnętrzne. Produkt charakteryzuje się stopniem ochrony IP 40, co zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm, czyniąc go idealnym do montażu wewnątrz pomieszczeń.

• Pojemność modułowa: Dwa rzędy pozwalające na montaż łącznie 24 modułów aparatury modułowej.
• Wytrzymałość mechaniczna: Odporność na uderzenia na poziomie IK 05 chroni wnętrze przed przypadkowymi uszkodzeniami mechanicznymi.

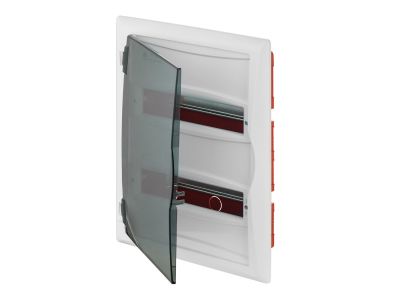

• Transparentne drzwi: Dymne wykończenie drzwi pozwala na szybką inspekcję stanu aparatury bez konieczności otwierania obudowy.
• Kompletne wyposażenie: W zestawie znajdują się fabryczne listwy przyłączeniowe N (1x 12x10mm² + 2x16mm²) oraz PE (2x 12x10mm² + 2x16mm²), co znacząco przyspiesza proces prefabrykacji.
• Szeroki zakres temperatur: Możliwość pracy w warunkach od -20°C do +70°C zapewnia niezawodność w zróżnicowanych środowiskach.

Zgodność z Normami

Bezpieczeństwo użytkowania i najwyższa jakość wykonania są potwierdzone pełną zgodnością z rygorystycznymi normami branżowymi. Rozdzielnica spełnia wymagania normy PN-EN 61439-3:2012, która dotyczy rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne (DBO). Dodatkowo produkt jest zgodny z normą ogólną PN-EN 61439-1:2011, co gwarantuje stabilność parametrów elektrycznych przy napięciu znamionowym do 400V.

Zastosowanie

Model RP 2/24 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Dzięki podtynkowemu montażowi i kompaktowym wymiarom (350x430x95 mm), doskonale wpisuje się w potrzeby:

• Budownictwa wielorodzinnego jako główna rozdzielnica mieszkaniowa.
• Biur i lokali usługowych, gdzie wymagana jest estetyka i porządek w okablowaniu.
• Systemów automatyki domowej, oferując odpowiednią przestrzeń dla sterowników i przekaźników.
• Modernizowanych instalacji, gdzie ograniczona głębokość montażu (95 mm) jest kluczowym atutem.

Wskazówki Montażowe

Instalacja rozdzielnicy powinna być przeprowadzona przez wykwalifikowanego elektryka. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Przygotowanie wnęki: Należy zachować wymiary montażowe odpowiadające obudowie 350x430x95 mm, uwzględniając miejsce na wprowadzenie przewodów.
• Zarządzanie przewodami: Wykorzystanie fabrycznych listew N i PE pozwala na przejrzyste rozdzielenie potencjałów. Przekroje 10mm² i 16mm² umożliwiają bezpieczne podłączenie przewodów zasilających i odbiorczych.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków listew przyłączeniowych, aby zapobiec przegrzewaniu się styków.
• Poziomowanie: Stabilne osadzenie obudowy w ścianie gwarantuje prawidłowe przyleganie ramki i bezproblemowe otwieranie transparentnych drzwi.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Nie, stopień ochrony IP 40 oraz materiały ABS/PS są dedykowane do zastosowań wewnętrznych. Do montażu zewnętrznego wymagane są produkty o wyższym stopniu ochrony IP.

2. Jakie są dokładne wymiary listew zaciskowych w zestawie?
W zestawie znajduje się jedna listwa N (12 otworów 10mm² oraz 2 otwory 16mm²) oraz dwie listwy PE o identycznej konfiguracji otworów, co pozwala na elastyczne zarządzanie przewodami ochronnymi i neutralnymi.

3. Czy drzwi można zamontować tak, aby otwierały się w drugą stronę?
Konstrukcja serii Economic Box zazwyczaj pozwala na obrót obudowy lub przełożenie zawiasów, co umożliwia dostosowanie kierunku otwierania drzwi do warunków lokalnych.
