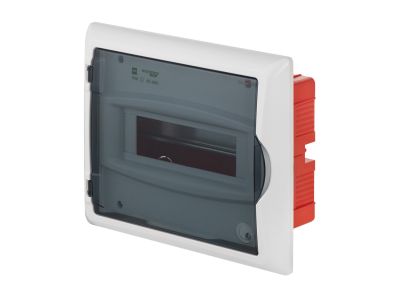

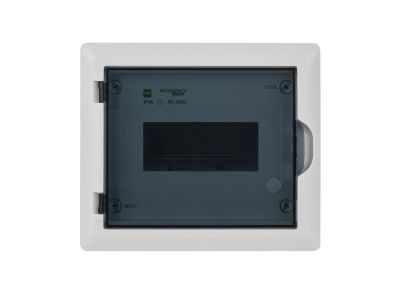

Rozdzielnica p/t RP 1/8 (N+PE) IP40 drzwi transparentne dymne 300x240x102mm, Economic Box | 2512-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa RP 1/8 z serii Economic Box to zaawansowane rozwiązanie modułowe od renomowanego producenta Elektro-Plast Nasielsk. Produkt został zaprojektowany z myślą o estetycznej i bezpiecznej dystrybucji energii elektrycznej wewnątrz budynków. Obudowa wykonana z wysokiej jakości polistyrenu (PS) oraz drzwi z tworzywa ABS gwarantują optymalną trwałość i odporność na czynniki mechaniczne na poziomie IK05. Transparentne, dymne drzwi nie tylko nadają urządzeniu nowoczesny wygląd, ale również pozwalają na szybką inspekcję stanu aparatury modułowej bez konieczności otwierania obudowy.

• Stopień ochrony IP40: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem dla instalacji wewnątrz pomieszczeń mieszkalnych i biurowych.
• Kompletne wyposażenie: Rozdzielnica dostarczana jest z fabrycznymi listwami zaciskowymi N oraz PE. Każda z listew posiada konfigurację 1x(7x10mm² + 2x16mm²), co umożliwia pewne i bezpieczne podłączenie przewodów o różnych przekrojach.
• Szeroki zakres temperatur: Urządzenie jest przystosowane do pracy w ekstremalnych warunkach od -20°C do +70°C, co świadczy o wysokiej stabilności termicznej zastosowanych materiałów.
• Napięcie znamionowe: Izolacja i konstrukcja są przystosowane do pracy pod napięciem znamionowym 400V, co pozwala na stosowanie rozdzielnicy w standardowych sieciach trójfazowych i jednofazowych.

Zgodność z Normami

Bezpieczeństwo użytkowania i niezawodność konstrukcji potwierdzają rygorystyczne certyfikaty. Rozdzielnica RP 1/8 spełnia wymagania normy PN-EN 61439-3:2012, która dotyczy rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne (rozdzielnice tablicowe). Dodatkowo produkt jest zgodny z normą ogólną PN-EN 61439-1:2011, co gwarantuje pełną kompatybilność z nowoczesnymi systemami elektroinstalacyjnymi i najwyższy standard ochrony przeciwporażeniowej.

Zastosowanie

Model RP 1/8 Economic Box znajduje szerokie zastosowanie w budownictwie wielorodzinnym, domach jednorodzinnych oraz obiektach użyteczności publicznej. Dzięki kompaktowym wymiarom (300x240x102 mm) i montażowi podtynkowemu, idealnie komponuje się z płaszczyzną ściany, minimalizując zajmowaną przestrzeń. Jest to doskonały wybór dla elektryków realizujących instalacje oświetleniowe, gniazdowe oraz sterownicze, gdzie wymagana jest zabudowa do 8 modułów w jednym rzędzie.

Wskazówki Montażowe

Podczas montażu podtynkowego należy zwrócić szczególną uwagę na odpowiednie przygotowanie wnęki o wymiarach uwzględniających kołnierz maskujący. Zaleca się:

• Zachowanie odpowiedniego momentu dokręcania zacisków na listwach N i PE, aby uniknąć przegrzewania się styków przy maksymalnym obciążeniu.
• Wykorzystanie osłabień w obudowie do precyzyjnego wprowadzenia peszli lub przewodów typu YDY.
• Upewnienie się, że szyna DIN jest stabilnie osadzona, co ułatwi montaż wyłączników nadprądowych (S-ek) oraz różnicowoprądowych.
• Montaż w miejscach suchych, zgodnie z klasą szczelności IP40.

FAQ

• Czy rozdzielnica posiada szynę TH-35 w zestawie? Tak, rozdzielnica jest wyposażona w standardową szynę montażową DIN (TH-35) umożliwiającą montaż aparatury modułowej.
• Jakie są dokładne wymiary montażowe? Całkowite wymiary zewnętrzne to 300 mm wysokości, 240 mm szerokości oraz 102 mm głębokości.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja obudowy zazwyczaj pozwala na obrót części frontowej, jednak należy to zweryfikować podczas osadzania puszki w ścianie.
• Czy w zestawie są zaciski uziemiające? Tak, produkt zawiera kompletne listwy przyłączeniowe N i PE (7x10mm² + 2x16mm² każda).
