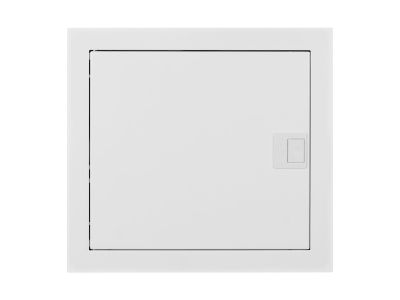

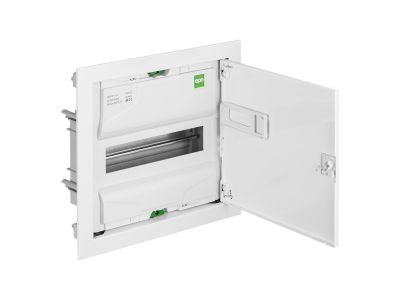

Rozdzielnica p/t RP 1/14 N+PE drzwi metalowe białe IP30 RAL9016 358x329x94mm, MSF | 2001-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa RP 1/14 z serii MSF to zaawansowane rozwiązanie od renomowanego producenta Elektro-Plast Nasielsk, zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych. Produkt charakteryzuje się jednorzędową konstrukcją pozwalającą na montaż do 14 modułów aparatury modułowej. Kluczowym elementem wyróżniającym ten model są super płaskie drzwi stalowe o grubości zaledwie 5 mm, lakierowane proszkowo na kolor biały (RAL 9016), co pozwala na dyskretną integrację obudowy z powierzchnią ściany. Solidna konstrukcja zapewnia stopień ochrony IP 30, co jest optymalnym rozwiązaniem dla suchych pomieszczeń mieszkalnych i biurowych. Rozdzielnica pracuje przy napięciu znamionowym 400 V AC, gwarantując pełną kompatybilność ze standardowymi sieciami trójfazowymi.

• Zaawansowany system zaciskowy: W zestawie znajduje się wspornik z listwami przyłączeniowymi N oraz PE. Każda z listew oferuje 1 otwór o przekroju 25 mm² dla głównego przewodu zasilającego oraz 14 otworów o przekroju 16 mm² (z możliwością bezpiecznego montażu przewodów 10 mm²), co umożliwia przejrzyste i bezpieczne zarządzanie okablowaniem.
• Kompaktowe wymiary: Obudowa o wymiarach 358x329x94 mm pozwala na montaż w większości standardowych ścian działowych i murowanych.
• Estetyka wykonania: Metalowe drzwi zapewniają nie tylko odporność mechaniczną, ale również elegancki wygląd dzięki precyzyjnemu wykończeniu RAL 9016.

Zgodność z Normami

Bezpieczeństwo i niezawodność rozdzielnicy MSF potwierdzają rygorystyczne certyfikaty i zgodność z międzynarodowymi standardami. Produkt został zaprojektowany i przetestowany zgodnie z normą IEC/EN 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dodatkowo, rozdzielnica spełnia wymogi normy IEC/EN 60670-24, co klasyfikuje ją jako bezpieczną obudowę do domowych i podobnych stałych instalacji elektrycznych, gwarantując odpowiednią izolację oraz odporność na czynniki zewnętrzne w warunkach wewnętrznych.

Zastosowanie

Rozdzielnica RP 1/14 MSF znajduje szerokie zastosowanie w budownictwie wielorodzinnym oraz obiektach komercyjnych. Dzięki swojej niskoprofilowej konstrukcji drzwi, jest idealnym wyborem do korytarzy, biur oraz apartamentów, gdzie estetyka odgrywa kluczową rolę. Jest dedykowana do montażu aparatury zabezpieczającej, takiej jak wyłączniki nadmiarowo-prądowe, wyłączniki różnicowoprądowe oraz ograniczniki przepięć. Dzięki dołączonej spince do łączenia rozdzielnic, system ten można łatwo rozbudowywać, tworząc zestawy wielosekcyjne w pionie lub poziomie, co jest niezwykle istotne w bardziej złożonych instalacjach automatyki budynkowej.

Wskazówki Montażowe

Proces instalacji został maksymalnie uproszczony dzięki dołączonemu zestawowi do uniwersalnego montażu. Podczas osadzania rozdzielnicy w ścianie należy wykorzystać dedykowane łapy metalowe do muru, które zapewniają stabilne kotwienie obudowy. Należy zwrócić uwagę na zachowanie odpowiedniej głębokości wnęki (94 mm), aby kołnierz rozdzielnicy idealnie przylegał do tynku. Podczas podłączania przewodów do listew N i PE, zaleca się stosowanie odpowiedniego momentu dokręcania śrub, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. W przypadku montażu kilku jednostek obok siebie, należy użyć systemowej spinki łączącej, która gwarantuje zachowanie idealnych odstępów i osiowości zestawu.

FAQ

• Czy rozdzielnica nadaje się do montażu w ścianach gipsowo-kartonowych? Tak, dzięki uniwersalnemu zestawowi montażowemu i łapom metalowym, produkt można z powodzeniem instalować w różnych typach ścian podtynkowych.
• Jaki jest maksymalny przekrój przewodu, który mogę podłączyć do listwy PE? Główny zacisk pozwala na podłączenie przewodu o przekroju znamionowym do 25 mm², natomiast pozostałe 14 punktów obsługuje przewody do 16 mm² (lub 10 mm² w zależności od typu końcówki).
• Czy drzwi rozdzielnicy można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja rozdzielnic serii MSF zazwyczaj pozwala na zmianę kierunku otwierania drzwi poprzez odwrócenie obudowy lub przełożenie zawiasów, co ułatwia dopasowanie do ergonomii pomieszczenia.
