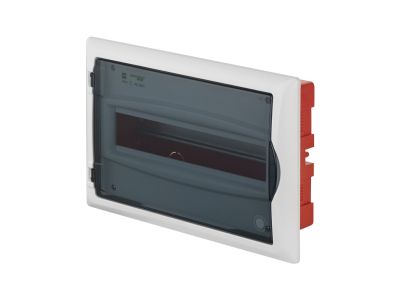

Rozdzielnica p/t RP 1/12 (N+PE), IP40, drzwi transparentne dymne 360x240x106mm, Economic Box | 2513-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa RP 1/12 z serii Economic Box to zaawansowane rozwiązanie dedykowane do estetycznego i bezpiecznego montażu aparatury modułowej. Produkt został zaprojektowany przez renomowanego producenta Elektro-Plast Nasielsk, co gwarantuje wysoką jakość wykonania. Obudowa wykonana z wytrzymałego polistyrenu (PS), w połączeniu z drzwiami z tworzywa ABS, zapewnia optymalną ochronę komponentów elektrycznych. Stopień ochrony IP 40 skutecznie zabezpiecza wnętrze przed ciałami obcymi o średnicy powyżej 1 mm, co czyni ją idealnym wyborem do pomieszczeń biurowych i mieszkalnych.

• Pojemność modułowa: Jeden rząd mieszczący do 12 modułów aparatury, co pozwala na przejrzystą organizację zabezpieczeń nadprądowych i różnicowoprądowych.
• Wyposażenie w listwy zaciskowe: W zestawie znajdują się fabryczne listwy N oraz PE o konfiguracji 1x(12x10mm² + 2x16mm²), co umożliwia pewne i bezpieczne przyłączenie przewodów o różnych przekrojach.
• Wytrzymałość mechaniczna: Odporność na uderzenia na poziomie IK 05 chroni rozdzielnicę przed przypadkowymi uszkodzeniami mechanicznymi.

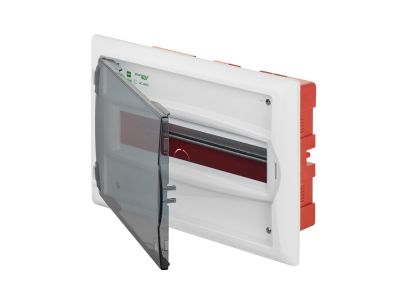

• Estetyka: Transparentne, dymne drzwi pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania obudowy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikatami zgodności z normami zharmonizowanymi. Rozdzielnica została wyprodukowana zgodnie z normą PN-EN 61439-3:2012, która określa wymagania dla rozdzielnic tablicowych przeznaczonych do obsługi przez osoby postronne, oraz normą ogólną PN-EN 61439-1:2011. Napięcie znamionowe izolacji wynosi 400V, co pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia.

Zastosowanie

Rozdzielnica RP 1/12 Economic Box znajduje szerokie zastosowanie w budownictwie wielorodzinnym oraz obiektach użyteczności publicznej. Dzięki szerokiemu zakresowi temperatur pracy, wynoszącemu od -20°C do +70°C, urządzenie zachowuje stabilność parametrów mechanicznych nawet w wymagających warunkach termicznych. Jest to idealny wybór dla instalatorów poszukujących kompromisu między kompaktowymi wymiarami (360x240x106 mm) a funkcjonalnością i łatwością okablowania.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania wnęki o wymiarach uwzględniających kołnierz maskujący rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prowadzenie przewodów: Przestronne wnętrze ułatwia ułożenie wiązek kablowych, jednak zaleca się zachowanie odpowiedniego promienia gięcia przewodów.
• Moment dokręcania: Podczas montażu przewodów w listwach zaciskowych N i PE należy stosować odpowiedni moment dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków.
• Osadzenie obudowy: Należy upewnić się, że obudowa jest zamontowana pionowo, co zagwarantuje prawidłowe działanie zawiasów drzwi transparentnych.

FAQ

• Czy rozdzielnica posiada szynę TH-35 w zestawie? Tak, rozdzielnica jest standardowo wyposażona w szynę montażową DIN (TH-35) umożliwiającą szybki montaż aparatury modułowej.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja serii Economic Box zazwyczaj pozwala na uniwersalny montaż drzwi, jednak należy to zweryfikować podczas osadzania ramy w obudowie.
• Czy produkt nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP 40 jest przeznaczony do zastosowań wewnętrznych. Do montażu zewnętrznego wymagane są obudowy o stopniu ochrony minimum IP 65.
